EFI BIOS

内存

2条DDR5 SO-DIMM内存槽，最大64GB

显示

1个HDMI2.1；1个24位LVDS（LVDS/EDP二选一）；1个MiniDP1.4;USB TYPE-C 4K

存储

1个M.2 KEY-M 2280（PCIe_x4 NVMe）

1个7Pin SATA3.0，SATA电源5V 2Pin

板边I/O接口

1个凤凰端子，1个MiniDP，1个HDMI，3个USB3，2个RJ45网口（1个i219、1个i226-LM，支持AMT）/其中一个可选2个USB2，1个二合一音频,USB TPYE-C 4K

前面板:POWER LED，HDD LED，复位按键，开机按键

扩展接口/功能

1个TPM2.0（芯片可选，默认不带）

1个M.2 KEY-B（PCIe+USB3.0，4G/5G模块），1个SIM卡槽

1个M.2 KEY-E（PCIE_X1，WIFI模块）

1个 CAN口 2x3PIN，间距2.0

6个COM排针，2x5Pin，间距2.0（1个RS485/RS422，3个RS485/RS232，2个RS232）

1个SPK 1x4 间距2.0

1个CL_CMOS 1x2Pin 间距2.0

2个USB2.0排针，2x5Pin，间距2.0

1个CPU Smart FAN，4Pin；1个系统风扇，3Pin 间距2.54

1个F_Panel，2x5Pin，间距2.0mm

1个LPT打印口排针，2x13Pin，间距2.0

1个8位GPIO插针，2x5Pin，间距2.0；  1个DEBUG插针，2x5Pin，间距2.0；

1个PS/2，2x4Pin，间距2.0排针；       1个SPDIF插针，3Pin，间距2.54

1个AT/ATX 1x2Pin 间距2.0

电源

DC9-36V宽压

工作环境

工作温度:-20℃ ~ +60℃；工作湿度:0% ~ 90%相对湿度，无凝露

存储温度:-40℃ ~ +85℃；存储湿度:0% ~ 90%相对湿度，无凝露

操作系统支持

Windows10，windows11，Linux

尺寸

155x117mm

重量

不含散热器160g

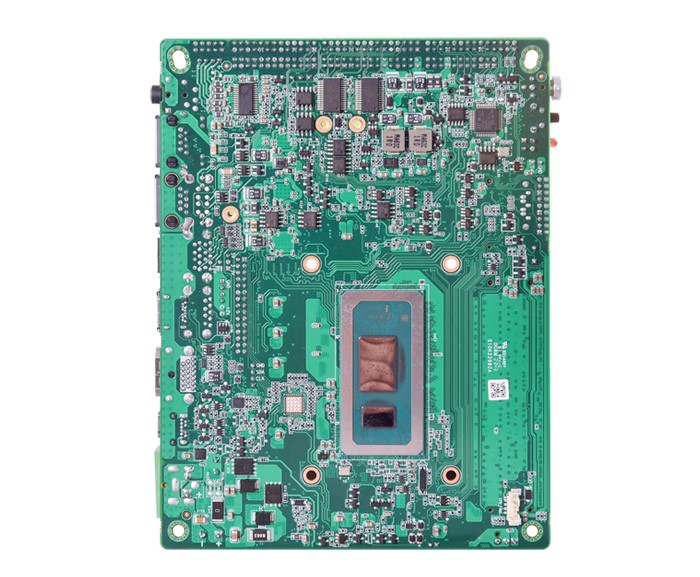

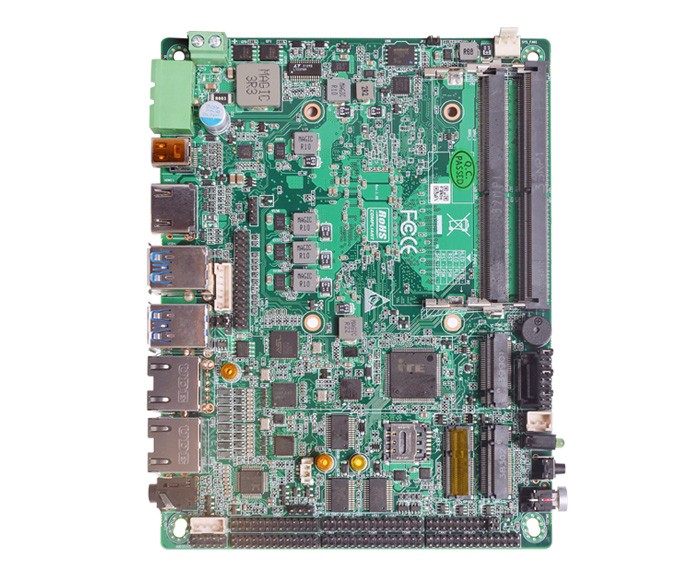

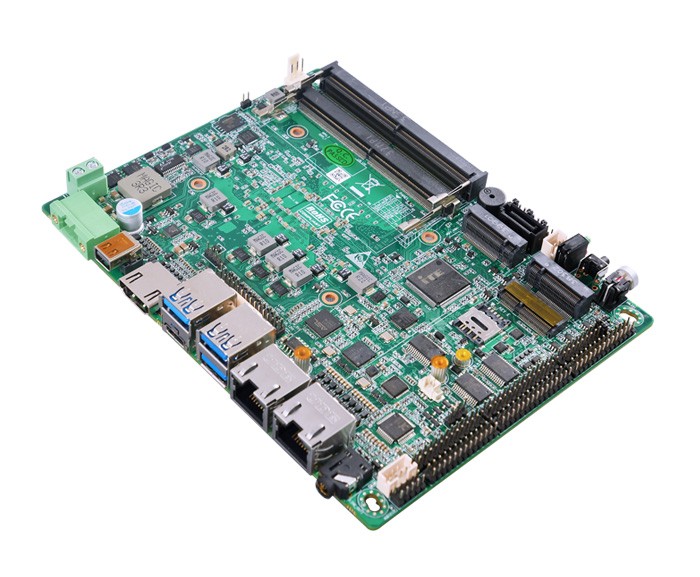

AD600Z3AW

Intel第12代/13代 -U/-P系列处理器

TPM2.0

可选

LVDS/EDP

可选
