EFI BIOS

内存

板载4GB/8GB DDR4 2133MHz；可添加1条内存槽，最大扩展16GB

显示

双通道24位LVDS，1920x1200；EDP，4096x2304@60Hz（二选一）

VGA，2048x1536

HDMI1.4，4096x2304@24Hz，4K显示

双显，三显，同步或异步显示

存储

1个SATA3

板载eMMC，32GB/64GB/128GB可选

1个MiniPCIe mSATA，支持SANDISK协议

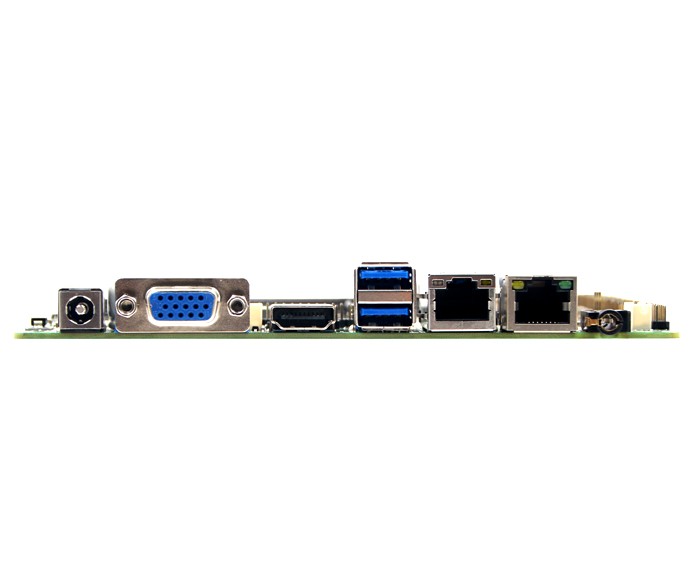

板边I/O接口

1个VGA，1个HDMI

1个RJ45，2个USB3.0

1个MIC-IN/LINE-OUT二合一音频

1个DC Jack

板内扩展接口/功能

1个Intel i225-V网卡（当I/O接口为2个USB时，网卡为1个Intel i225-V网卡和1个Intel I219-LM千兆网卡）

0-255秒看门狗，提供看门狗例程

铝质有风扇散热器（支持自动和手动风扇转速调节）

2个USB3.0，6个USB2.0，其中4个USB2.0为排针

5个RS-232，1个RS422/485可选，RS485支持自动流向控制

1个PS/2插针接口

支持触摸屏4wire 5wire 8wire（可选）

8位GPIO

2个MiniPCIe插槽，支持PCIe和USB设备（当触摸屏可用时MiniPCIe2只支持PCIe协议的设备）

电源

DC9-36V

工作环境

工作温度：-20℃ ~ +60℃；工作湿度：0% ~ 90%相对湿度，无凝露

存储温度：-40℃ ~ +85℃；存储湿度：0% ~ 90%相对湿度，无凝露

操作系统支持

Windows10，Linux

尺寸

155x117mm

重量

160g不含散热器，280g含散热器

板载Intel Core第七代Kaby lake-U系列SOC

CPU

Celeron 3865/I3-7100U/I5-7200U/I7-7500U

板载内存颗粒

4GB/8GB

板载存储颗粒

32GB/64GB/128GB可选

网络

单双网可选
