CPU封装

BGA

芯片组

Intel HM370,QM370芯片组

BIOS

EFI BIOS

内存

技术架构

双通道DDR4 2133/2400/2666Mhz；

内存

板贴DDR4 4G/8G/16G内存

插槽

1 *DDR4 SODIMM 260 Socket内存插槽，最大支持32G

视频

图形控制器

Intel UHD Graphics 630(I3-8100H的显卡）；显卡型号跟CPU相关

Dual LVDS和EDP

支持双通道24位输出,最高分辨率1920 x 1200 EDP最高分辨率支持4096*2304（只能二选一）

DP

DP支持最大分辨率4096*2304@60HZ

HDMI

最大分辨率支持（HDMI1.4）4096*2304@30HZ 支持4K显示

双显支持

LVDS + DP,LVDS+HDMI,HDMI+DP同步或异步显示

三显

支持LVDS+DP+HDMI三屏同步或异步显示

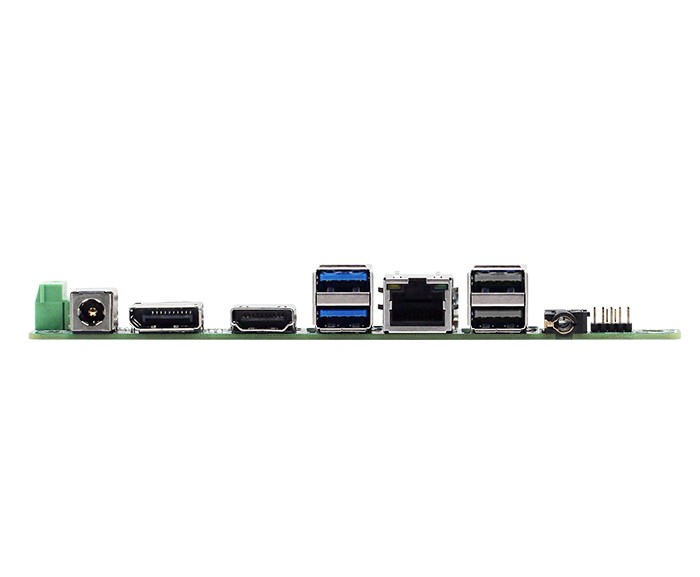

I/O背板

端口

1*DP,1*HDMI,2*LAN,2*USB3.1 1*MIC-OUT/LINE-OUT 1*DC

网络

控制器

1个Intel I211AT和1个Intel I219-LM千兆网卡（当I/O接口为4个USB时，只有1个Intel I211AT网卡）

音频

控制器

瑞昱HD ALC662音频解码(左右声道 + 麦克风)

Super  I/O

控制器

ITE8786E

硬件监控

看门狗定时器

0-255秒,提供看门狗例程

Cooler

铝质有风扇散热器（支持自动和手动风扇转速调节）

输入/输出接口

USB

2*USB3.1兼容USB2.0 / 1.1，6*USB2.0,最大支持+5V/1.5A(USB3.1支持GEN2模式，10Gb/S )

串口

COM1，2可通过跳帽和BIOS设置选择为RS232或RS485，COM3，COM4通过改硬件和BIOS设置选择为RS232或者RS485，COM5，COM6为RS232

PS/2

1*PS/2插针接口

GPIO

8位,提供例程, 自由定义输入/输出,3.3V@24mA电平

扩展总线

Mini-PCle

1个Mini-PCIe插槽,支持PCIe和USB设备

NGFF

1个NGFF接口（KEY E ）

存储

SATA

2个标准SATAIII接口,最大传输速率6Gb/s

M-SATA

1个Mini-PCIe M-SATA Scoket,支持SANDISK协议，最大传输速率 6gb/s

电源

电源类型

宽压9-36V供电

工作环境

工作温度

-20℃ ~ +60℃

存储温度

-40℃ ~ +85℃

工作湿度

0% ~ 90%相对湿度, 无凝露

存储湿度

0% ~ 90%相对湿度, 无凝露

系统支持

Windows10 Linux

外观尺寸

尺寸

154.8*117.4mm

重量

0.5KG

认证

CE,RoHS,FCC
