产品概述：
◆ 集成Intel 第6代移动Skylake-U单芯片CPU；
◆ 集成 4GB/8G DDR4 内存；
◆ 1*DP++接口（支持4K@60Hz），1*HDMI接口（支持4K@30Hz）；
◆ 1*LVDS(双通道24位）和EDP1.3，4Lanes（二选一）
◆ 板载双通道功放，每通道支持6W 8Ω喇叭；
◆ 支持上电自动开机功能，跳线选择；
◆ 1个I225-V 2.5G网口和1个Intel I219-LM，TPM2.0可选；
◆ 支持Intel AMT主动管理技术（需CPU支持Vpro和搭配Intel I219-LM网卡）
◆ 宽压9-36V供电；
◆ 结构 154.8 x 117.4 mm；
|
处理器系统 |
CPU |
集成Intel 第6代Skylake-U单芯片CPU |
|
CPU封装 |
BGA |
|
|
芯片组 |
Intel Skylake-U系列SOC |
|
|
BIOS |
EFI BIOS |
|
|
内存 |
技术架构 |
单通道DDR4 2133Mhz； |
|
容量 |
集成4GB/8G DDR4 |
|
|
插槽 |
可添加1条插槽，最大扩展16GB内存 |
|
|
视频 |
图形控制器 |
Intel HD Graphics 520(I3-6100U的显卡）；显卡型号跟CPU相关 |
|
Dual LVDS和EDP |
支持双通道24位输出,最高分辨率1920 x 1200 EDP最高分辨率支持4096*2304@60Hz（只能二选一） |
|
|
DP++ |
1个DP 1.2接口，支持DP++，最大分辨率支持4096*2304@60HZ 支持4K显示 |
|
|
HDMI |
最大分辨率支持（HDMI1.4）4096*2304@30HZ 支持4K显示 |
|
|
双显支持 |
LVDS/EDP + DP,LVDS/EDP+HDMI,HDMI+DP同步或异步显示 |
|
|
三显 |
LVDS/EDP+DP+HDMI同步或异步显示 |
|
|

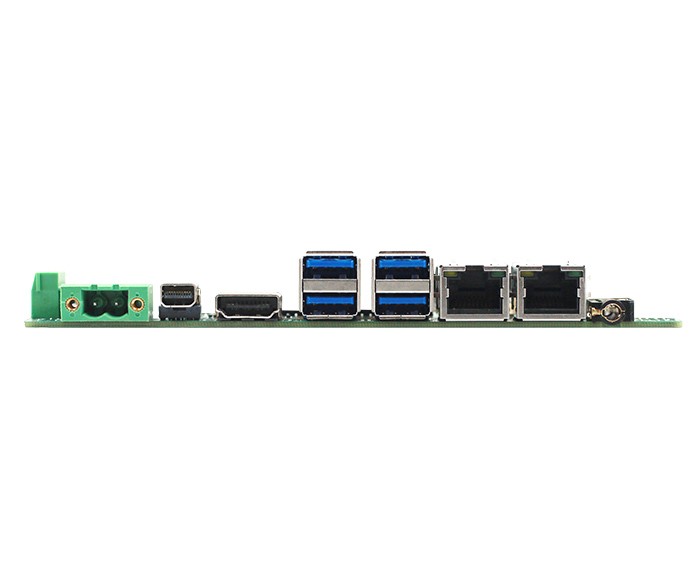

I/O背板 |
端口 |
1*HDMI，1*DP++,4*USB3.0,2*LAN,1*MIC+LINE OUT 1*凤凰端子电源接口 |
|
网络 |
控制器 |
1个Intel I225-V和1个Intel I219-LM |
|
音频 |
控制器 |
瑞昱HD ALC662音频解码(左右声道 + 麦克风) |
|
Super I/O |
控制器 |
ITE8786E |
|
硬件监控 |
看门狗定时器 |
0-255秒,提供看门狗例程 |
|
Cooler |
铝质有风扇散热器（支持自动和手动风扇转速调节） |
|
|
输入/输出接口 |
USB |
4*USB3.0兼容USB2.0 / 1.1，4*USB2.0,最大支持+5V/1.5A |
|
串口 |
COM1，2，4可通过跳帽和BIOS选择为RS232或RS485，COM3可通过BIOS选择为RS422/RS485，COM5，COM6为RS232 |
|
|
PS/2 |
1*PS/2插针接口 |
|
|
触摸屏 |
支持触摸屏4wire 5wire 8wire(触摸屏可用时NGFF接口没有USB信号） |
|
|
GPIO |
8位,提供例程, 自由定义输入/输出,3.3V@24mA电平 |
|
|
扩展总线 |
Mini-PCle |
1个Mini-PCIe插槽,支持PCIe和USB设备 |
|
NGFF |
1个NGFF接口（KEY E 触摸屏可用时没有USB信号，只有PCIE信号） |
|
|
存储 |
SATA |
1个标准SATAIII接口,最大传输速率6Gb/s |
|
M-SATA |
1个Mini-PCIe M-SATA Scoket,支持SANDISK协议，最大传输速率 6gb/s |
|
|
电源 |
电源类型 |
宽压9-36V供电 |
|
工作环境 |
工作温度 |
-20℃ ~ +60℃ |
|
存储温度 |
-40℃ ~ +85℃ |
|
|
工作湿度 |
0% ~ 90%相对湿度, 无凝露 |
|
|
存储湿度 |
0% ~ 90%相对湿度, 无凝露 |
|
|
系统支持 |
|
Windows7 Windows 10 Linux |
|
外观尺寸 |
尺寸 |
154.8 x 117.4 mm |
|
重量 |
0.5KG |
|
|
认证 |
|
CE,RoHS,FCC |
