CPU封装

BGA

芯片组

Intel Gemini Lake系列SOC

BIOS

EFI BIOS

内存

技术架构

单通道 DDR4 SO-DIMM

容量

集成4GB/8G DDR4

插槽

可添加1条插槽，最大扩展8GB内存

视频

图形控制器

显卡型号跟CPU相关

Dual LVDS和EDP

支持双通道24位输出,最高分辨率1920 x 1200 EDP最高分辨率支持4096*2304（只能二选一）

VGA

VGA支持最大分辨率2048x1536

HDMI

最大分辨率支持（HDMI1.4）4096*2304@30HZ 支持4K显示

双显支持

LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或异步显示

三显

支持LVDS+VGA+HDMI三屏同步或异步显示

I/O背板

端口

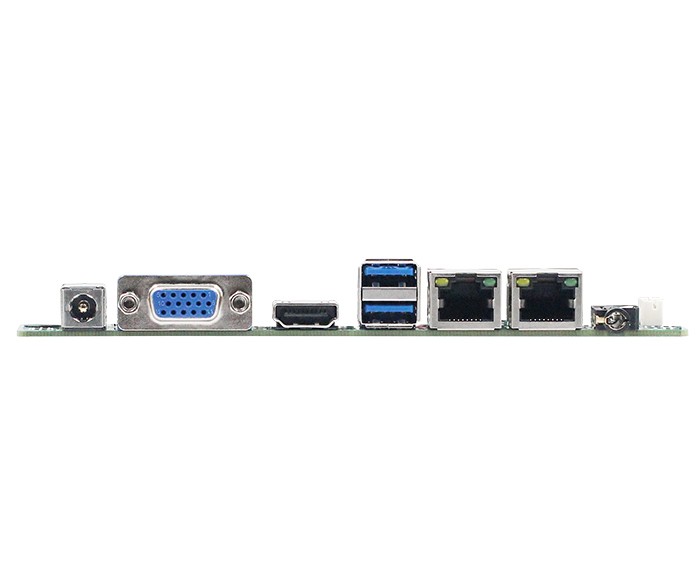

1*VGA,1*HDMI,2*LAN,2*USB3.0/1*MIC-OUT/LINE-OUT

网络

控制器

2个Intel I211AT（当I/O接口为4个USB时，只有1个Intel I211AT网卡）

音频

控制器

瑞昱HD ALC662音频解码(左右声道 + 麦克风)

Super  I/O

控制器

ITE8786E

硬件监控

看门狗定时器

0-255秒,提供看门狗例程

Cooler

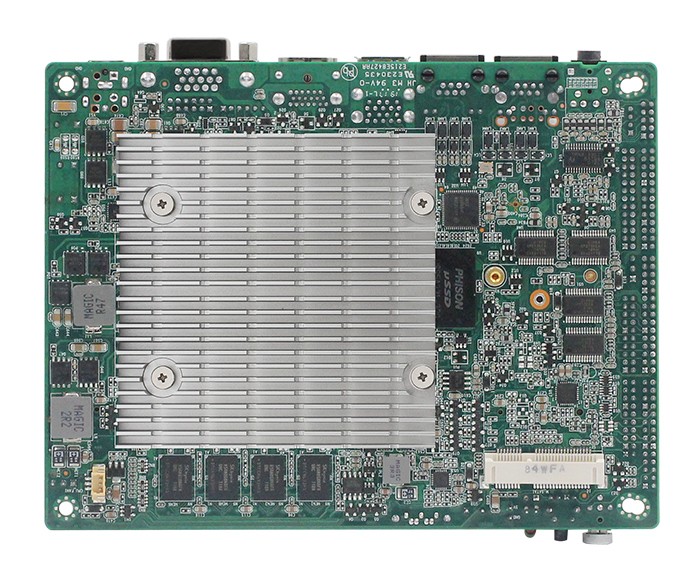

铝质有风扇散热器（支持自动和手动风扇转速调节）

输入/输出接口

USB

2*USB3.0兼容USB2.0 / 1.1，4*USB2.0,最大支持+5V/1.5A

串口

5个RS-232, 1个RS422/485可选，RS485支持自动流向控制

PS/2

1*PS/2插针接口

触摸屏

支持触摸屏4wire 5wire 8wire(可选）

GPIO

8位,提供例程, 自由定义输入/输出,3.3V@24mA电平

扩展总线

Mini-PCle

1 个 Mini-PCIe 插槽,支持 PCIe 和 USB2.0 设备

NGFF

1 个 M.2 接口（KEY-E）

存储

SATA

1个标准SATAIII接口,最大传输速率6Gb/s

板载SSD

板载SSD 16/32/64/128G（和MSATA二选一）

M-SATA

1 个 MiniPCIe MSATA（和板载 SSD 二选一）

电源

电源类型

宽压9-36V供电

工作环境

工作温度

-20℃ ~ +60℃

存储温度

-40℃ ~ +85℃

工作湿度

0% ~ 90%相对湿度, 无凝露

存储湿度

0% ~ 90%相对湿度, 无凝露

系统支持

Windows 10 Linux

外观尺寸

尺寸

154.8 x 117.4 mm

重量

300g，含散热器

认证

CE,RoHS,FCC
