处理器系统 |
CPU |
Intel® Core™第七代 Kaby lake-U Soc i3/i5/i7处理器 |
|
CPU封装 |
BGA |
|
|
芯片组 |
英特尔® Kaby lake-U系列SOC |
|
|
BIOS |
EFI BIOS |
|
|
内存 |
技术架构 |
双通道DDR4 2133Mhz； |
|
容量 |
集成2GB/4GB/8G DDR4 |
|
|
插槽 |
可添加1条插槽，最大扩展16GB内存 |
|
|
视频 |
图形控制器 |
Intel HD Graphics 520(I3-6100U的显卡）；显卡型号跟CPU相关 |
|
Dual LVDS和EDP |
支持双通道24位输出,最高分辨率1920 x 1200 EDP最高分辨率支持4096*2304（只能二选一） |
|
|
VGA |
VGA支持最大分辨率2048x1536 |
|
|
HDMI |
最大分辨率支持（HDMI1.4）4096*2304@30HZ 支持4K显示 |
|
|
双显支持 |
LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或异步显示 |
|
|
三显 |
支持LVDS+VGA+HDMI三屏同步或异步显示 |
|
|

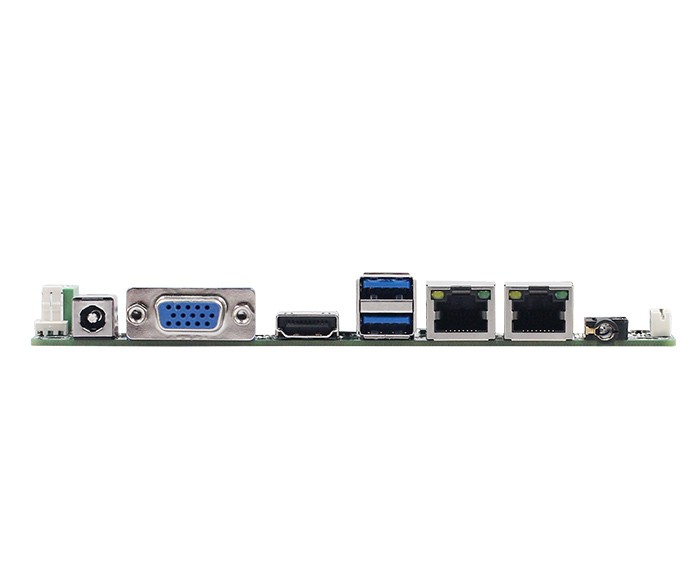

I/O背板 |
端口 |
1*VGA,1*HDMI,2*LAN,2*USB3.0 1*MIC-OUT/LINE-OUT 1*DC |
|
网络 |
控制器 |
2个Intel I211AT（当I/O接口为4个USB时，只有1个Intel I211AT网卡） |
|
音频 |
控制器 |
瑞昱HD ALC662音频解码(左右声道 + 麦克风) |
|
Super I/O |
控制器 |
ITE8786E |
|
硬件监控 |
看门狗定时器 |
0-255秒,提供看门狗例程 |
|
Cooler |
铝质有风扇散热器（支持自动和手动风扇转速调节） |
|
|
输入/输出接口 |
USB |
2*USB3.0兼容USB2.0 / 1.1，6*USB2.0,最大支持+5V/1.5A |
|
串口 |
COM1，2，4可通过跳帽和BIOS选择为RS232或RS485，COM3可通过跳帽和BIOS选择为RS232或RS422/RS485，COM5，COM6为RS232 |
|
|
PS/2 |
1*PS/2插针接口 |
|
|
GPIO |
8位,提供例程, 自由定义输入/输出,3.3V@24mA电平 |
|
|
扩展总线 |
Mini-PCle |
1个Mini-PCIe插槽,支持PCIe和USB设备 |
|
NGFF |
1个NGFF接口（KEY E） |
|
|
存储 |
SATA |
1个标准SATAIII接口,最大传输速率6Gb/s |
|
M-SATA |
1个Mini-PCIe M-SATA Scoket,支持SANDISK协议，最大传输速率 6gb/s |
|
|
电源 |
电源类型 |
DC 12V供电 |
|
工作环境 |
工作温度 |
-20℃ ~ +60℃ |
|
存储温度 |
-40℃ ~ +85℃ |
|
|
工作湿度 |
0% ~ 90%相对湿度, 无凝露 |
|
|
存储湿度 |
0% ~ 90%相对湿度, 无凝露 |
|
|
系统支持 |
|
Windows7 Windows10 Linux |
|
外观尺寸 |
尺寸 |
154.8 x 117.4 mm |
|
重量 |
0.5KG |
|
|
认证 |
|
CE,RoHS,FCC |
