CPU封装

BGA

芯片组

支持Baytrail-I/D/M 系列处理器

BIOS

EFI BIOS

内存

技术架构

单通道DDR3L 1066/1333MHz

容量

集成2GB/4GB DDR3L

插槽

可添加1条插槽，最大扩展4GB内存

视频

图形控制器

Intel HD Graphics

Dual LVDS和EDP

LVDS支持双通道24位输出,最高分辨率1920 x 1200 EDP最高支持分辨率为2560*1600（LVDS和EDP显示只能二选一）

VGA

VGA支持最大分辨率2048x1536

HDMI

HDMI支持最大分辨率 1920x1080

双显支持

LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或异步显示

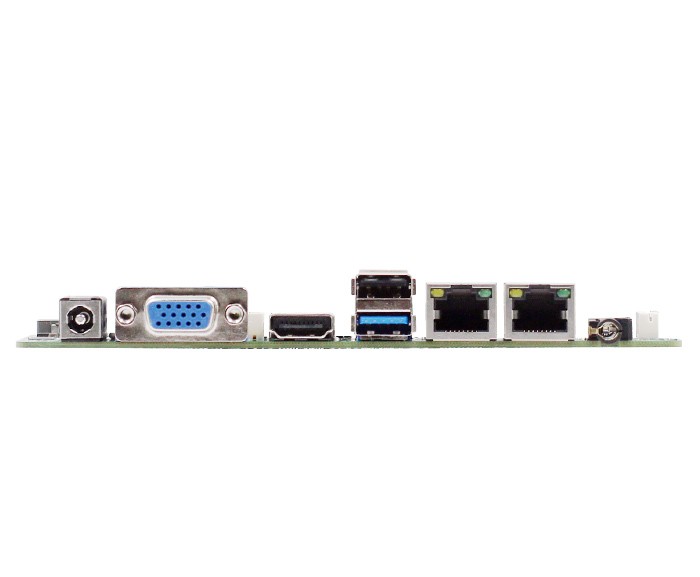

I/O背板

端口

1*VGA 1*HDMI 1*USB3.0 1*USB2.0 2*RJ45网卡 1*LINE OUT/MIC IN 1*复位按钮，1*电源指示灯，1*硬盘指示灯，1*快速开关按钮

网络

控制器

2个Intel I211千兆网卡，RJ45接口

音频

控制器

瑞昱HD ALC662音频解码(左右声道 + 麦克风)

Super  I/O

控制器

NCT6106D

硬件监控

看门狗定时器

0-255秒,提供看门狗例程

Cooler

铝质有风扇散热器(可用无风扇)

输入/输出接口

USB

5*USB2.0,1*USB3.0最大支持+5V/1A

串口

5个RS-232, 1个RS422/485可选，RS485支持自动流向控制

触摸屏

支持触摸屏（4wire 5wire 8wire当触摸屏可用时M_PCIE1只支持PCIE协议的设备）

GPIO

8位,提供例程, 自由定义输入/输出,3.3V@24mA电平

扩展总线

Mini-PCle

2个Mini-PCIe插槽,支持PCIe和USB设备(当触摸屏可用时M_PCIE1只支持PCIE协议的设备，MINI-PCIE2只支持短卡））

存储

SATA

1个标准SATAII接口, 最大传输速率3Gb/s（和板载SSD二选一）

M-SATA

1个 M-SATA Scoket,支持SANDISK协议，最大传输速率 3gb/s

SSD

板载16/32/64G SSD(和SATA接口二选一）

电源

电源类型

支持8-36V宽压供电

工作环境

工作温度

-20℃ ~ +60℃

存储温度

-40℃ ~ +85℃

工作湿度

0% ~ 90%相对湿度, 无凝露

存储湿度

0% ~ 90%相对湿度, 无凝露

系统支持

Windows7 Windows10 Linux Android

外观尺寸

尺寸

154.8 x 117.4 mm

重量

0.5KG

认证

CE,ROHS,FCC

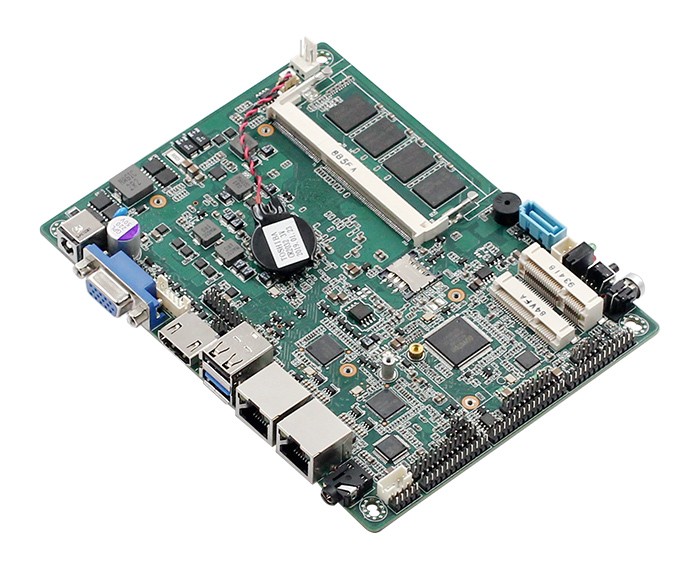

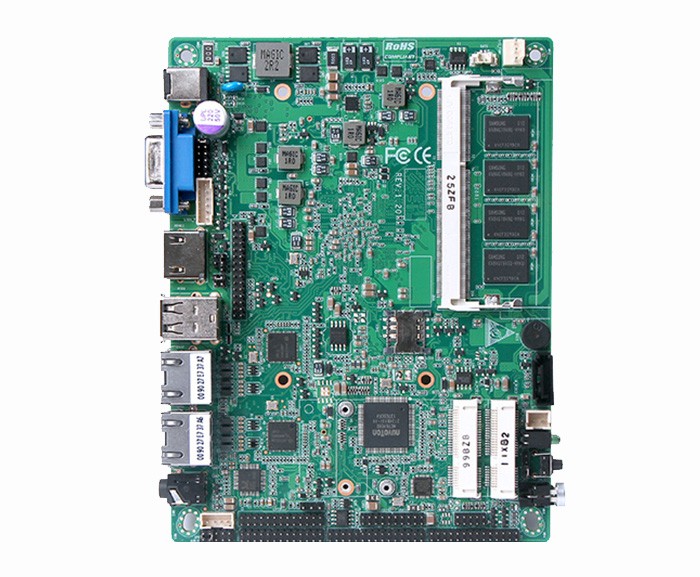

BT19Z3A-J1900

集成赛扬Baytrail-D/I/M CPU

集成2G/4GDDR3L

串口默认6个

J1900(四核）

2.0Ghz up to2.4Ghz

E3845(四核）

1.91Ghz

J1800（双核）

1.6Ghz up to2.0Ghz
