处理器系统 |
CPU |
Apollo lake系列处理器 |
|
CPU封装 |
BGA |
|
|
芯片组 |
Apollo lake单芯片 |
|
|
BIOS |
EFI BIOS |
|
|
内存 |
技术架构 |
单通道DDR3 1066/1333/1600/1866MHz |
|
容量 |
集成2GB\4GB DDR3 |
|
|
插槽 |
可添加1条插槽，最大扩展8GB内存 |
|
|
视频 |
图形控制器 |
Intel HD Graphics |
|
Dual LVDS和EDP |
LVDS支持双通道24位输出,最高分辨率1920 x 1200 EDP最高支持分辨率为3840*2160（LVDS和EDP显示只能二选一） |
|
|
VGA |
VGA支持最大分辨率2048x1536 |
|
|
HDMI |
最大分辨率支持3840*2160 |
|
|
双显 |
VGA+HDMI VGA+LVDS LVDS+HDMI 同步或异步 |
|
|
三显支持 |
LVDS+VGA+HDMI三屏显示 支持同步或异步 |
|
|
I/O背板 |
端口 |
1*VGA 1*HDMI 2*USB3.0 2*RJ45网卡 1*LINE OUT 1*DC |
|
网络 |
控制器 |
2个Intel I211AT千兆网卡，RJ45接口(后置USB为4个时，网卡为1个） |
|
音频 |
控制器 |
瑞昱HD ALC662音频解码(左右声道 + 麦克风) |
|
Super I/O |
控制器 |
IT8786E |
|
硬件监控 |
看门狗定时器 |
0-255秒,提供看门狗例程 |
|
Cooler |

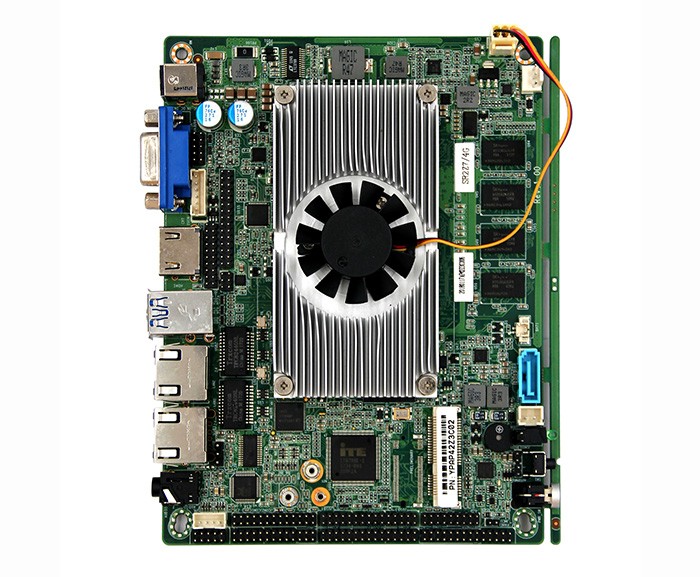

默认为无风扇（可选择有风扇） |
|
|
输入/输出接口 |
USB |
2*USB3.0 6*USB2.0,最大支持+5V/1A(当触摸屏和Mini-Pcie插槽都可以用USB协议设备时USB2.0为4个） |
|
串口 |
5个RS-232, 1个RS422/485可选，RS485支持自动流向控制 |
|
|
打印口 |
1*LPT排针 |
|
|
PS/2 |
1*PS/2排针接口 |
|
|
触摸屏 |
支持触摸屏（4wire 5wire 8wire当触摸屏可用时JUSB2只有1个USB ） |
|
|
GPIO |
8位,提供例程, 自由定义输入/输出,3.3V@24mA电平 |
|
|
扩展总线 |
Mini-PCle |
1个Mini-PCIe插槽,支持PCIe和USB设备（当可用USB协议设备时JUSB2只有1个USB） |
|
存储 |
SATA |
1个标准SATAIII接口, 最大传输速率6Gb/s |
|
M-SATA |
1个 M-SATA Scoket,支持SANDISK协议，最大传输速率 6gb/s（和板载SSD二选一） |
|
|
NGFF |
1个NGFF接口(支持NGFF接口的PCIE协议设备） |
|
|
SSD |
32/64/128G（和MSATA二选一） |
|
|
电源 |
电源类型 |
宽压 8-36V供电 |
|
电源功耗 |
20W |
|
|
工作环境 |
工作温度 |
-20℃ ~ +60℃ |
|
存储温度 |
-40℃ ~ +85℃ |
|
|
工作湿度 |
0% ~ 90%相对湿度, 无凝露 |
|
|
存储湿度 |
0% ~ 90%相对湿度, 无凝露 |
|
|
系统支持 |
|
Windows10 Linux（E3940 CPU可以支持Android） |
|
外观尺寸 |
尺寸 |
154.8 x 117.4 mm |
|
重量 |
0.5KG |
|
|
认证 |
|
CE,ROHS,FCC |
