CPU封装

BGA

芯片组

英特尔® Haswell-U系列SOC

BIOS

EFI BIOS

内存

技术架构

单通道DDR3L 1066/1333/1600MHz

容量

集成2GB\4GB DDR3L

插槽

可添加1条插槽，最大扩展8GB内存

视频

图形控制器

Intel HD Graphics 4400(I3-4010U的显卡）；显卡型号跟CPU相关

Dual LVDS

支持双通道24位输出,最高分辨率1920 x 1200

VGA

VGA支持最大分辨率2048x1536

HDMI

HDMI支持最大分辨率 1920x1200

双显支持

LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或异步显示

三显支持

LVDS+VGA+HDMI同步或异步显示

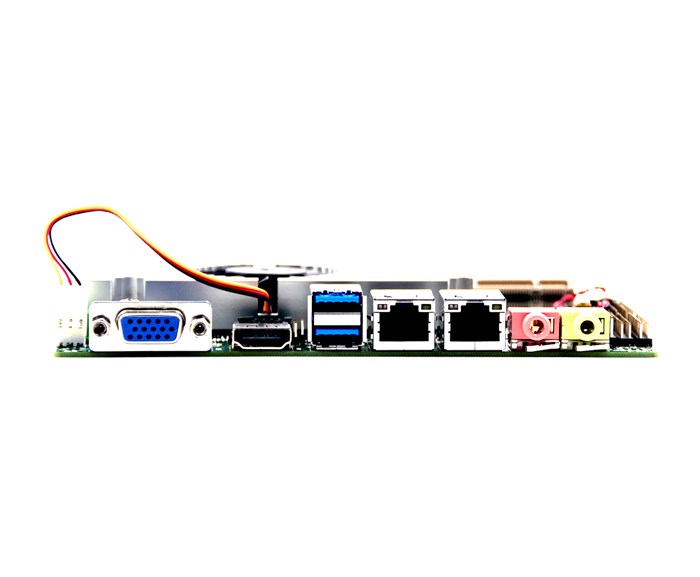

I/O背板

端口

1*VGA,1*HDMI,2*LAN,2*USB3.0/1*MIC-OUT/LINE-OUT

网络

控制器

2个RTL8111E-V千兆网卡，RJ45接口

音频

控制器

瑞昱HD ALC662音频解码(左右声道 + 麦克风)

Super  I/O

控制器

NCT6106D

硬件监控

看门狗定时器

0-255秒,提供看门狗例程

Cooler

铝质有风扇散热器

输入/输出接口

USB

2*USB3.0兼容USB2.0 / 1.1，5*USB2.0,最大支持+5V/1A

串口

5个RS-232, 1个RS422/485可选，RS485支持自动流向控制

GPIO

8位,提供例程, 自由定义输入/输出,3.3V@24mA电平

扩展总线

Mini-PCle

1个Mini-PCIe插槽,支持PCIe和USB设备

存储

SATA

2个标准SATAII接口,  最大传输速率6Gb/s

M-SATA

1个Mini-PCIe M-SATA Scoket,支持SANDISK协议，最大传输速率 6gb/s

电源

电源类型

单输入直流通电源，DC12V，+/-5%

工作环境

工作温度

-20℃ ~ +60℃

存储温度

-40℃ ~ +85℃

工作湿度

0% ~ 90%相对湿度, 无凝露

存储湿度

0% ~ 90%相对湿度, 无凝露

外观尺寸

尺寸

154.8 x 117.4 mm

重量

0.5KG

认证

CE,ROHS,FCC

  HU803-I3

 集成Intel 第4代移动Haswell-u

集成2G/4GDDR3内存（可扩展至8G）

可选择集成SSD芯片（16-512G可选）

I3-4010U 双核1.7GHZ  15W

I3-4120U 双核2.0GHZ  15W

 HU803-I5

 集成Intel 第4代移动Haswell-u

集成2G/4GDDR3内存（可扩展至8G）

可选择集成SSD芯片（16-512G可选）

I5-4200U双核1.6GHZ-2.6GHZ  15W

I5-425U双核2.4GHZ-2.9GHZ  28W

 HU803-I7

 集成Intel 第4代移动Haswell-u

集成2G/4GDDR3内存（可扩展至8G）

可选择集成SSD芯片（16-512G可选）

I7-4500U 双核1.8GHZ-3.0GHZ  15W

I7-4558U 双核2.8GHZ-3.3GHZ  28W
