处理器系统
|
CPU
|
Intel® Core™第五代 Broadwell-U Soc i3/i5/i7处理器
|
|
CPU封装
|
BGA
|
|
芯片组
|
英特尔® Broadwell-U系列SOC
|
|
BIOS
|
EFI BIOS
|
|
内存
|
技术架构
|
单通道DDR3L 1066/1333/1600MHz
|
|
容量
|
集成2GB\4GB DDR3L
|
|
插槽
|
可添加1条插槽，最大扩展12GB内存
|
|
视频
|
图形控制器
|
Intel HD Graphics 5500(I3-5010U的显卡）；显卡型号跟CPU相关
|
|
Dual LVDS和EDP
|
支持双通道24位输出,最高分辨率1920 x 1200，EDP最高分辨率支持3840*2160（只能二选一）
|
|
VGA
|
VGA支持最大分辨率2048x1536
|
|
HDMI
|
最大分辨率支持（HDMI1.4）3200*2000@60HZ，支持4K显示输出
|
|
双显支持
|
LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或异步显示
|
|
三显
|
支持LVDS+VGA+HDMI 三屏同步或异步显示
|
|

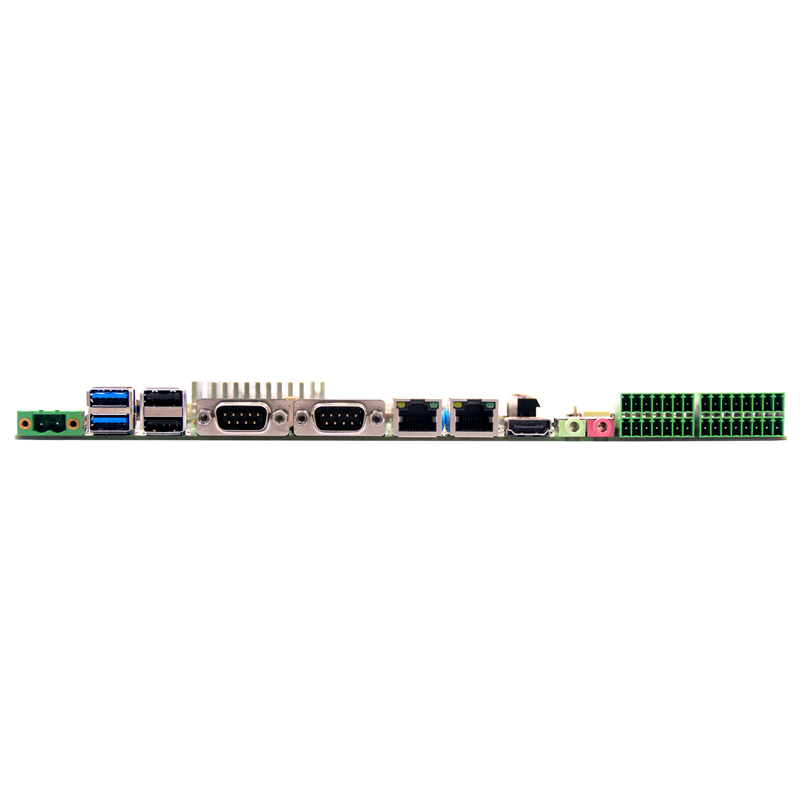

I/O背板
|
端口
|
1*HDMI,2*LAN,2*USB3.0,2*USB2.0 ,1*MIC-OUT/LINE-OUT,2*COM
|
|
网络
|
控制器
|
2个Intel I211千兆网卡，RJ45接口
|
|
音频
|
控制器
|
瑞昱HD ALC662音频解码(左右声道 + 麦克风)
|
|
Super I/O
|
控制器
|
NCT6106D
|
|
硬件监控
|
看门狗定时器
|
0-255秒,提供看门狗例程
|
|
Cooler
|
铝质有风扇散热器（支持自动和手动风扇转速调节）
|
|
输入/输出接口
|
USB
|
4*USB3.0兼容USB2.0 / 1.1，4*USB2.0,最大支持+5V/1.5A
|
|
串口
|
4个RS-232, 1个RS422/485可选，RS485支持自动流向控制
|
|
触摸屏
|
支持触摸屏（4wire 5wire）
|
|
GPIO
|
14位,提供例程, 自由定义输入/输出,3.3V@24mA电平
|
|
扩展总线
|
Mini-PCle
|
1个Mini-PCIe插槽,支持PCIe和USB设备
|
|
存储
|
SATA
|
1个标准SATAIII接口,最大传输速率6Gb/s
|
|
SATA HDD1
|
1个SATA_HDD接口
|
|
板载SSD
|
板载SSD16/32/64(可选择）
|
|
M-SATA
|
1个Mini-PCIe M-SATA Scoket,支持SANDISK协议，最大传输速率 6gb/s
|
|
电源
|
电源类型
|
单输入直流通电源，DC9-36V
|
|
电源功耗
|
35W
|
|
工作环境
|
工作温度
|
-20℃ ~ +60℃
|
|
存储温度
|
-40℃ ~ +85℃
|
|
工作湿度
|
0% ~ 90%相对湿度, 无凝露
|
|
存储湿度
|
0% ~ 90%相对湿度, 无凝露
|
|

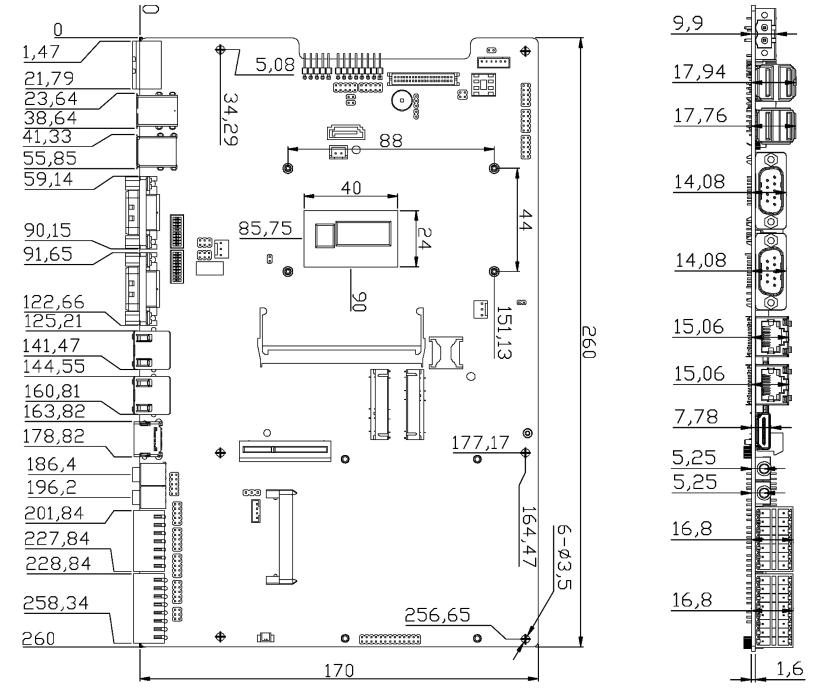

外观尺寸
|
尺寸
|
260*170 mm
|
|
重量
|
0.5KG
|
|
认证
|
|
CE,ROSH,FCC
|
