UEFI BIOS

内存

双通道 4 x DDR4 2666 U-DIMM, 最大128GB  (上两槽为同一通道，下两槽为同一通道，建议使用同大小和同频率的最佳）

存储

1 x M.2 M-Key 2280(NVMe PCIe x4)

4 x SATA3.0接口（支持RAID0/1/5/10）

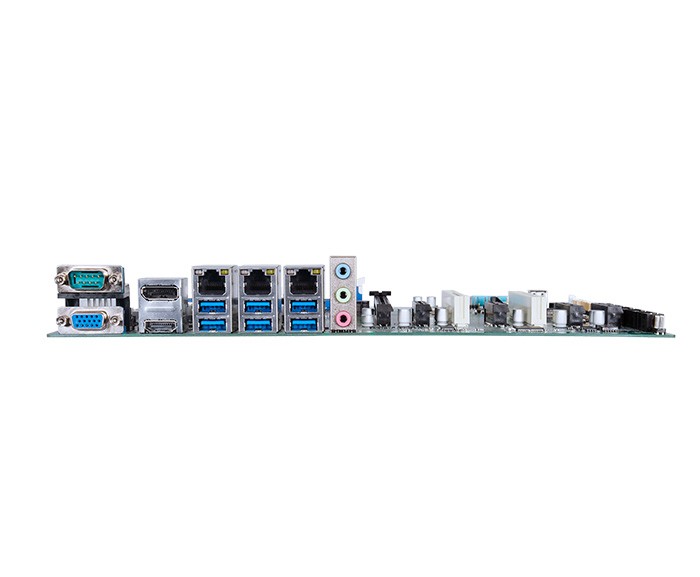

板边I/O接口

1 x HDMI 支持4K、1 x DP 支持4K、1 x VGA

3 x RJ45 网口(两个I226，一个I219-LM)、6 x USB3.0

1 x DB9 COM1（可选RS232/RS422/RS485, 默认RS232）

1 x AUDIO(Line in、Line out、Mic in)

扩展接口/功能

TPM2.0芯片可选，默认没有、1 x F_PANEL插针、1 x LPT（可切换8路GPIO）插针，默认LPT

1 x Type A USB2.0、6 x USB2.0插针、

1 x EDP 1920*1200

1 x PCIe_x16(gen3 x16)、2 x PCIe_x4(gen3 x4)

1 x PCIe_x4(gen3 x2)、1 x PCIe_x4(gen3 x1)、1 x PCI

1 x M.2 E-Key（支持PCIe+USB, WIFI/BT模块）

5 x COM插针（COM2-COM6），其中COM2可选RS232/RS422/RS485(默认RS232)

2 x 控制COM口（COM1和COM2）第9PIN电压插针

1 x 4Pin 智能温控CPU风扇，2个系统风扇

4 x SATA3.0

1 x PS2插针、1 x CLR_COMS插针、1 x F_AUDIO插针、1 x AT_ATX_1

电源

ATX 24+8 Pin电源, 300W以上

工作环境

工作温度: -20℃ ~ +60℃；工作湿度: 5% ~ 90%

存储温度: -40℃ ~ +85℃；存储湿度: 5% ~ 90%

操作系统支持

Windows10，Windows11，Linux等

尺寸

305mm x 244mm

重量

约630g

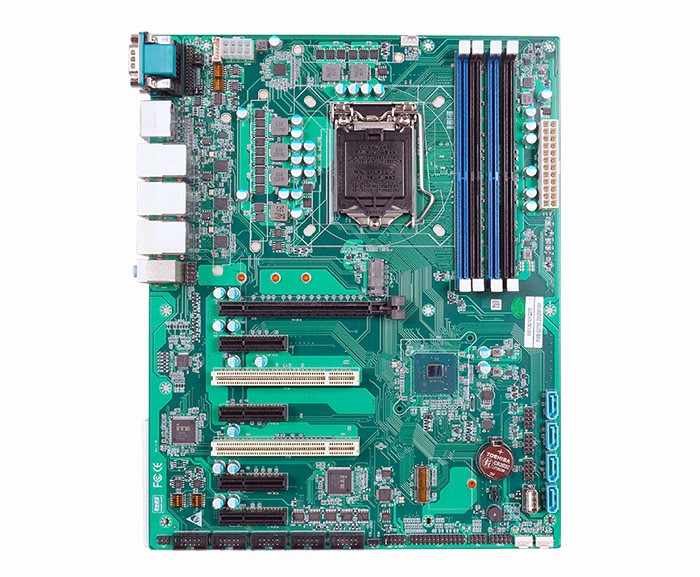

PIMB-Q370C

TPM2.0

外置TPM2.0可选

COM1/2可选RS232/485

COM1/2可跳冒+BIOS选择RS232/485
