内存

存储

 1*M.2 KEY-M 2280（NVME）,可选 SATA

 4* (H110 支持 SATA3.0)，4Pin Power,（Q170 支持 RAID 0/1/5/10）

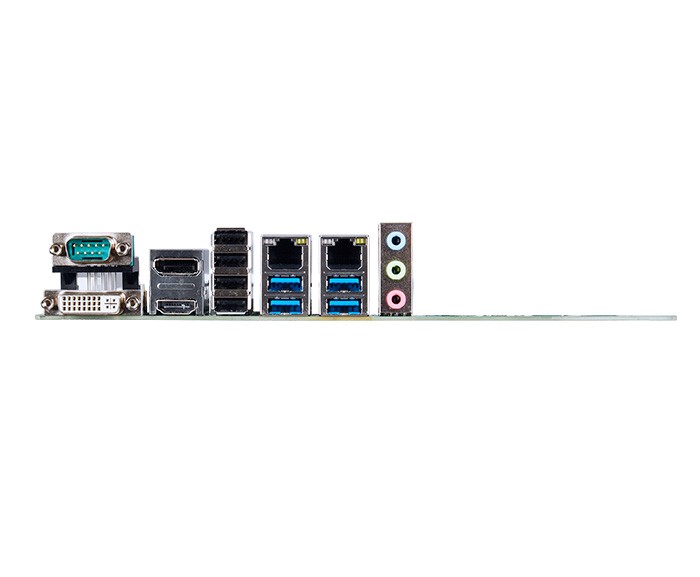

I/O接口

 4*USB2.0；COM1；HDMI；DP；DVI-D

 LAN1(RTL8111H)；LAN2(IntelI219-LM)；4*USB3.0；Lin in； Mic in； Line ou

扩展接口功能

 TPM2.0 可选，默认没有；

 1*MPCIE（PCIE+USB2.0+SATA 协议，支持 4G）

 1*M.2 KEY-E 2230（WIFI/BT）;1*2Pin 指示灯 12V/0V, 2.54 间距，开机灯亮关机灯灭

 1*FP1 插针（PWR_BTN,RESET,PWR_LED,HDD_LED)；1*JCMOS1,（跳帽选择恢复出厂设置）

 1*4Pin PWM CPU 风扇；2*4Pin PWM SYS 风扇；1*CN1 插针（红外线插针）

 1*GPIO1 插针,1*GPIO2 插针 16 路 GPIO 支持输入输出；1*SIM 卡槽 （Q170 不支持）

 1*PS/2 插针；3*USB2.0 插针（6 个 USB2.0）；1*USBPWRSEL1 插针（针对 USB2.0 跳帽）

 2*PCIe X1(PCIe3.0 1x) ；*PCIe X16(PCIe3.0 4x)；1*PCIe X4(PCIe2.0 2x 是 H110)

 1*JVGA1 插针（选择 VGA 模式显示）；1*VGA 插针；1*LPC 插针（debug 诊断卡插针）

 1*FP1 插针（PWR_BTN,RESET,PWR_LED,HDD_LED)；1*PCIe X4(PCIe3.0 2x 是 Q170)

 1*蜂鸣器；1*纽扣电池 CR2032 3V

电源

 ATX 24+8PIN，300W 及以上

工作环境

 工作温度：-20℃ ~ +60℃；工作湿度：0% ~ 90%相对湿度，无凝露

 存储温度：-40℃ ~ +85℃；存储湿度：0% ~ 90%相对湿度，无凝露

操作系统支持

 Linux、Windows 10、Windows 11

尺寸

 240 x 240mm 单面板

重量

 967g（含散热器）

处理器

Intel 6～9 代

TPM

TPM2.0
