◆ 支持LGA1151接口Intel 6th 和7thi3-i5-i7/Pentium/Celeron CPU;
◆ H170/Q170/Z170高速芯片组;
◆ 4条DDR4内存插槽,支持DDR4 2133Mhz支持双 通道;
◆ 1*VGA 1*HDMI 1*DP 1*DVI(支持三显,HDMI,DVI和DP支持4096*2304 4K显示输出)
◆ 1*PCIE_X16 2*PCIE_X4 1*PCIE_X1;
◆ 支持Intel AMT主动管理技术(需使用I5以上CPU)
◆ ATX电源供电;
◆ 结构240 x 240 mm;
规格:
处理器系统
|
CPU
|
支持 LGA1151接口Intel6th 和7th i3-i5-i7/Pentium/Celeron CPU
|
CPU封装
|
LGA1151
|
芯片组
|
H170/Q170/Z170高速芯片组
|
BIOS
|
EFI BIOS
|
内存
|
技术架构
|
双通道DDR4 2133/2400MHz
|
插槽
|
4条DDR4内存插槽,
|
视频
|
图形控制器
|
Intel HD Graphics 610 (G4560的显卡);显卡型号跟CPU相关
|
VGA
|
VGA支持最大分辨率2048x1536
|
HDMI
|
最大分辨率支持(HDMI1.4)4096*2304 支持4K显示
|
DP
|
最大分辨率支持4096*2304
|
DVI
|
最大分辨率支持4096*2304
|
三显
|
支持VGA+HDMI+DP VGA+HDMI+DVI HDMI+DP+DVI三屏同步或异步显示
|

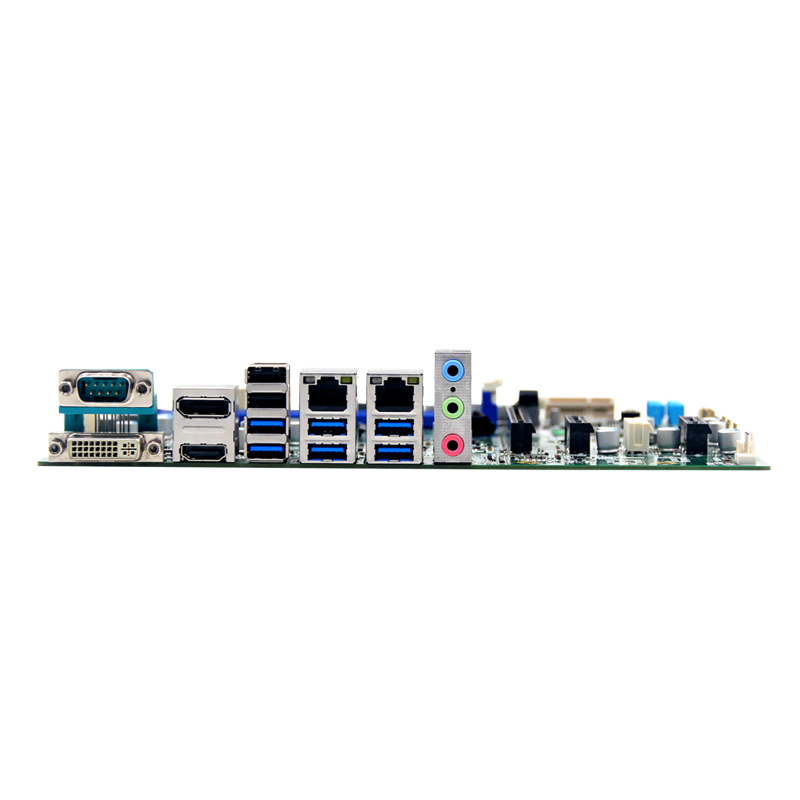

I/O背板
|
端口
|
1*DP,1*HDMI,1*DVI 2*LAN,6*USB3.0 2*USB2.0 1*MIC-OUT/LINE-OUT/LINE IN
|
网络
|
控制器
|
1*Intel I211AT千兆网卡1*Intel I219千兆网卡(H110芯片组为一个Intel I219网卡)
|
音频
|
控制器
|
瑞昱HD ALC289音频解码(LINE-OUT+MIC_IN+LINE-IN)
|
Super I/O
|
控制器
|
NCT6106D
|
硬件监控
|
看门狗定时器
|
0-255秒,提供看门狗例程
|
Cooler
|
铝质有风扇散热器(支持自动和手动风扇转速调节)
|
输入/输出接口
|
USB
|
6*USB3.0兼容USB2.0 / 1.1,6*USB2.0,最大支持+5V/1.5A
|
串口
|
5个RS-232, 1个RS232/422/485可选,RS485支持自动流向控制
|
打印口
|
1*LPT
|
PS/2
|
1*PS/2插针接口
|
GPIO
|
2*8位,提供例程, 自由定义输入/输出,3.3V@24mA电平
|
存储
|
SATA
|
4个标准SATAIII接口,最大传输速率6Gb/s(H110芯片组时为2个SATA接口)
|
M-SATA
|
1个Mini-PCIe M-SATA Scoket,支持SANDISK协议,最大传输速率 6gb/s
|
电源
|
电源类型
|
ATX电源供电
|
电源功耗
|
80W
|
工作环境
|
工作温度
|
-20℃ ~ +60℃
|
存储温度
|
-40℃ ~ +85℃
|
工作湿度
|
0% ~ 90%相对湿度, 无凝露
|
存储湿度
|
0% ~ 90%相对湿度, 无凝露
|
外观尺寸
|
尺寸
|
240 x 240 mm
|
重量
|
0.5KG
|
认证
|
|
CE,ROSH,FCC
|

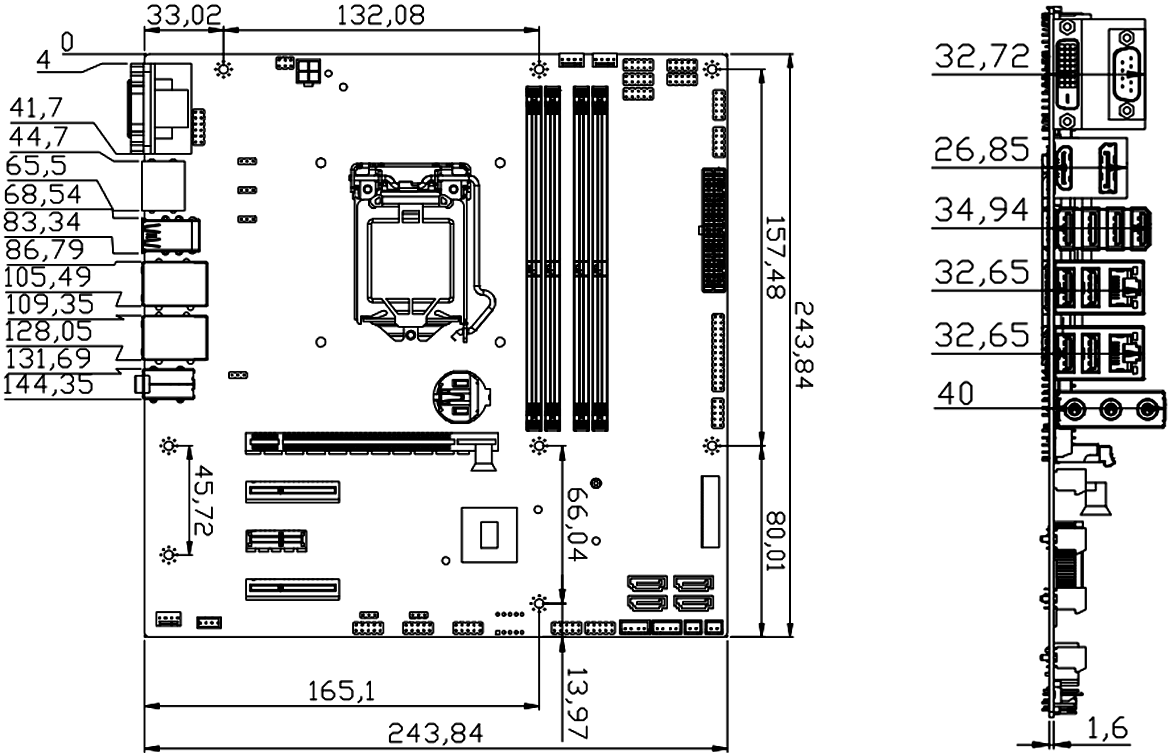

尺寸:
订购信息:
型号
|
描述
|
CPU可选
|
PIMB-H170
|
主芯片组:Intel H170/z170/Q170
CPU插槽:LGA 1151
内存类型:4*DDR4内存插槽
|
CPU类型:第六代Core i7/i5/i3
|
包装清单:
1*I/O挡板
|
1*驱动光盘
|
1*SATA
|
1*SATA-P线
|
