处理器 |
板载 Intel Alder Lake-N 系列处理器 |
|
UEFI（上电自启） |
|
|
内存 |
1*DDR4 SO-DIMM 3200MHZ，最大支持 32GB |
|
存储 |
1*M.2 M-Key 2280(NVMe PCIe3.0 x2 协议) |
|
1*SATA3.0 接口，小 4Pin 电源插针 间距 2.0mm |
|
| 显示 | 1*HDMI2.0 接口，支持 4K |
|

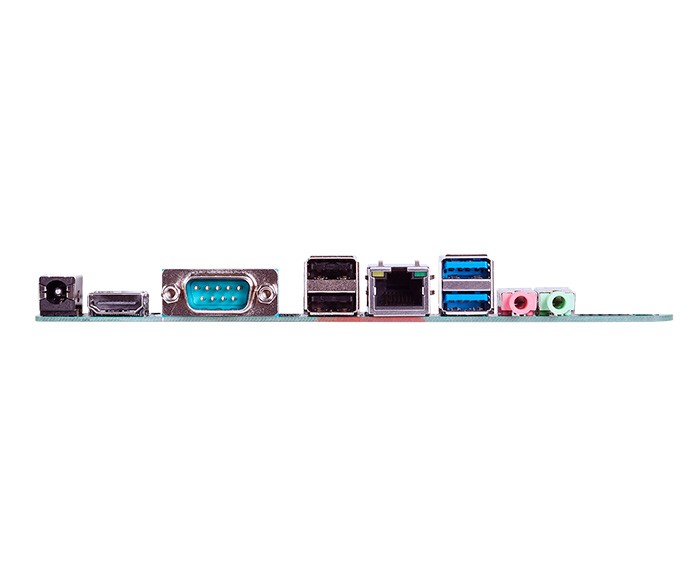

I/O接口 |
1*DC JACK5525；1*RJ45；1* MIC IN/1*Line out；2*USB3.0；2*USB2.0； |
| 1*DB9 RS232 接口（可选 VGA，二选一，co-layout 设计） | |
| 扩展接口/功能 | 1*TPM_SPI 插针；1*CLR_CMOS 3Pin 插针 2.54mm |
| 1*M.2 E-Key 2230（支持 WIFI/BT/CNVI） | |
|
2*USB2.0 2x5Pin 插针 间距 2.54mm；2*USB3.0 2x10Pin 插针 间距 2.0mm |
|
|
1*LVDS ON 1x3Pin 插针；1* BL CTRL 1x4Pin 插针 间距 2.54mm |
|
|
1*USB2.0 4Pin；1*F_Audio 2x5Pin 插针 间距 2.54mm |
|
|
1*SPEAK 1x4Pin 插针 间距 2.0mm(4 欧 3W) |
|
|
1*LVDS 2x15Pin 插针 间距 2.0mm(支持 120Hz) |
|
|
1*PWM 1x3Pin 插针 间距 2.54mm；1*LVDS PWR 2X3Pin 插针 间距 2.0mm |
|
| 1*UART 1*3pin 插针 间距 2.54mm；1*INVERTER 接囗(背光+/-) 1*6PIN 插针 | |
| 1*F_PANEL 面板插针 2x5Pin 插针 间距 2.54；1* AT/ATX 自动上电 1*3pin 插针 | |
| 1*PWM CPU FAN 1*4Pin 插针；1*SYS FAN 1*4Pin 插针 | |
| 1*蜂鸣器；1*USB 电源选择 1*3Pin 插针 S5/S0 | |
|
电源 |
DC 12-19V |
|
工作环境 |
工作温度:-10℃ ~ +60℃；工作湿度:0% ~ 90%相对湿度，无凝露 |
|
存储温度:-40℃ ~ +85℃；存储湿度:0% ~ 90%相对湿度，无凝露 |
|
|
操作系统支持 |
Windows10，Windows11，Linux |
|
尺寸 |
170x170mm (单面板) |
