EFI BIOS

内存

 2*DDR4 SO-DIMM 2666MHz，共最大 64GB

显示

 1*HDMI2.0、1*VGA（VGA 最大支持 1280x1024@60Hz）

存储

 1*mSATA

 1*SATA3.0 接口，2Pin 5V 电源

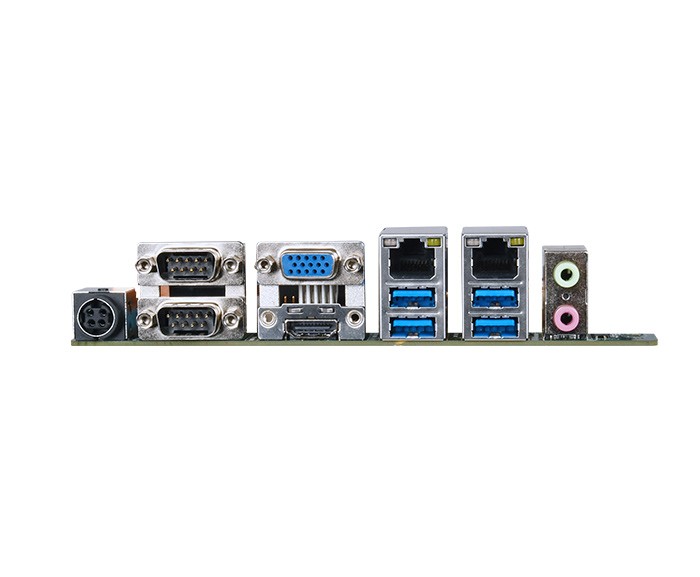

板边I/O接口

 DC JACK、2*DB9 COM、HDMI、VGA

 2*LAN、4*USB3.0、Line out、Mic in

扩展接口/功能

 1*PCIe X16（PCIe3.0 16x）

 1*MiniPCIe（PCIe+USB2.0 协议，WIFI/BT 模块）

 COM1/2 为 DB9 RS232，Pin 9 可选 RI/5V/12V；

 COM3/4 为 RS232/422/485，跳冒选择；

 COM5/6 为 RS232

 3*JUSB2.0 排针，2x5Pin，间距 2.54mm

 1*JUSB3.0 排针，2x10Pin，间距 2.0mm

 1*F_Audio；Speaker 8Ω3W x2

 8 位 GPIO；2*CAN；1*I2C（1 个 2x4P_2.54mm 包含 2 个 I2C_3.3V 接口及

 2 个PGIO_3.3V，需要客户自行开发，我们只有提供支持，没法开发验证功能）

 3*4Pin PWM FAN（12V）

电源

工作环境

 工作温度: -20℃ ~ +60℃；工作湿度: 5% ~ 90%

 存储温度: -40℃ ~ +85℃；存储湿度: 5% ~ 90%

操作系统支持

 麒麟软件（KOS）

尺寸

 170x170 mm

重量

 不含散热器约 150g，含散热器约 250g

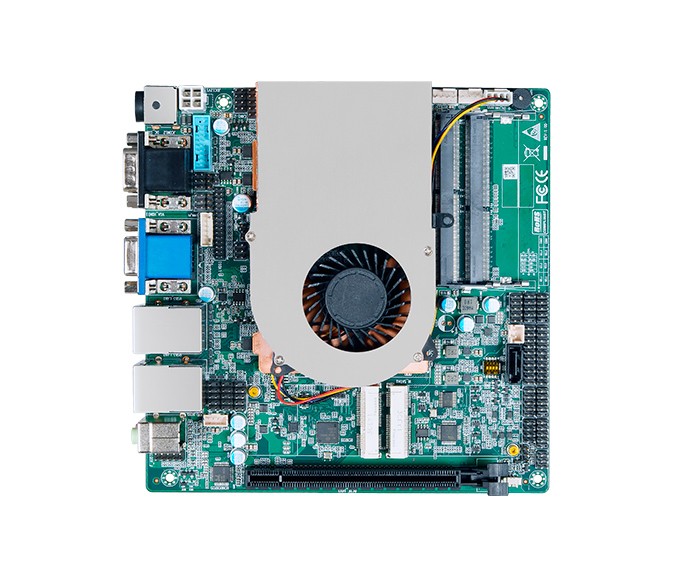

ITXD20B

LVDS/eDP 可选

LVDS/eDP 可选

串口可选

COM3/4 跳冒可选 RS232/422/485
