处理器 |
板载 Core 14 代 Intel Ultra 系列处理器，TDP 28W |
|
EFI BIOS |
|
|
内存 |
2*DDR5 SO-DIMM，共最大 96GB |
|
显示 |
1*HDMI2.0，4K@60Hz |
| 1*VGA/DP1.4（4K@60Hz）二选一；JVGA 插针，同 VGA 功能一起 | |
| 24 位双通道 LVDS，1920x1200；eDP，4K@60Hz（LVDS 和 eDP 二选一） | |
|
存储 |
2 个 SATA3.0，2 个小 4Pin SATA 电源 |
| 1 个 M.2 2280 接口，默认 PCIe4.0_4X 协议 | |
|

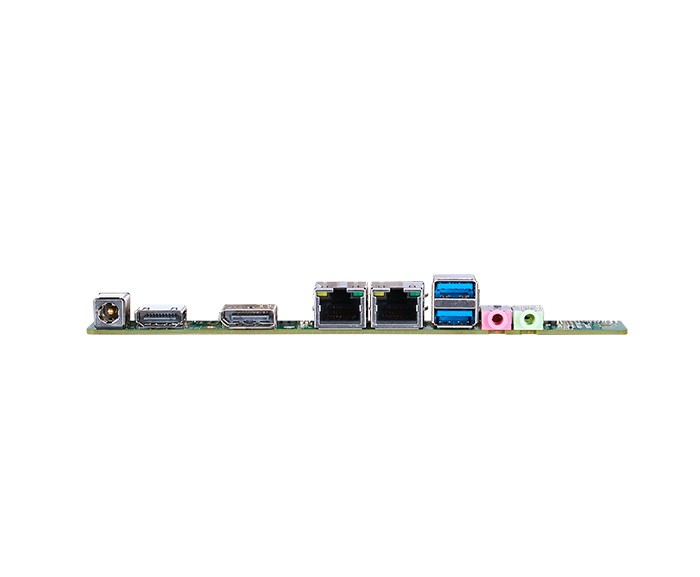

板边I/O接口 |
DC JACK、HDMI、VGA/DP、LAN/2*USB、LAN、2*USB3.0、Mic in、Line out |
| 扩展接口/功能 |
TPM2.0，可选 |
|
2*Intel i226 网络（单双网可选），双网时，共 LAY 的 USB2.0 为插针 |
|
| 1*PCIe4.0_X4（PCIe4.0_4x 协议） | |
|
1*E-Key（PCIe+USB2.0 协议，WIFI/BT 模块） |
|
|
1*B-Key（默认 USB2.0 协议，预留 USB3.0 协议，使用 USB3.0 协议时须减少 USB3.0 插针；4G/5G 模块），Micro SIM 卡 |
|
|
2*RS232/485 可选，跳冒选择，间距 2.54mm，默认 RS232,选择插针是 2.0 间距。 |
|
| 1 组 USB2.0 插针，黑色，9 Pin，间距 2.54mm。1 组 USB3.0 插针，蓝色，2x10Pin，间距2.0mm。1 组 USB2.0 插针，其中 1 个 USB2.0 与 E-KEY 共 LAY，默认 E-KEY。 | |
| 前 8 位与 TOP600B 一样；后 16 位与 LPT 复用。1*LPT 与 16 位 GPIO 复用插针，2x13Pin, 间距 2.54mm | |
| 1*PS/2 插针，2x4Pin，间距 2.54mm | |
| F_Audio；SPEAK,3Wx2 | |
|
0-255 秒看门狗，提供看门狗例程 |
|
|
电源 |
DC 12-19V，90W 及以上（根据具体使用环境确定） |
|
工作环境 |
工作温度：-20℃ ~ +60℃；工作湿度：0% ~ 90%相对湿度， 无凝露 |
|
存储温度：-40℃ ~ +85℃；存储湿度：0% ~ 90%相对湿度， 无凝露 |
|
|
操作系统支持 |
Windows10，Windows11，Linux |
|
尺寸 |
170x170 mm |
| 重量 |
230g（不含散热器） |
