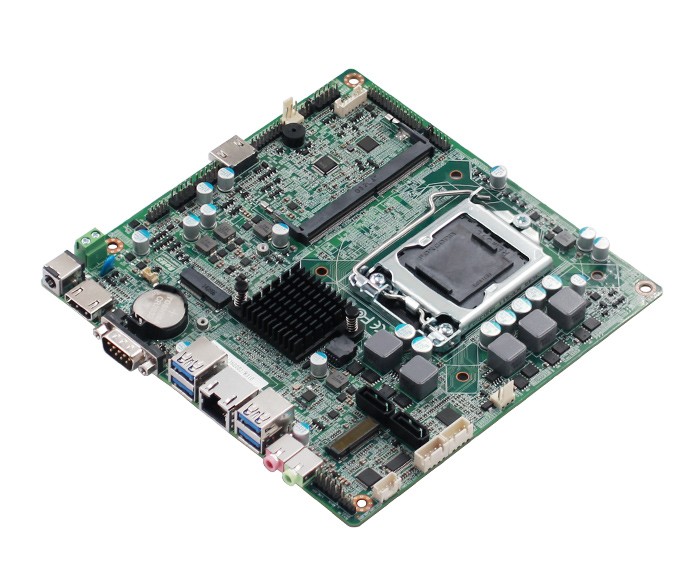

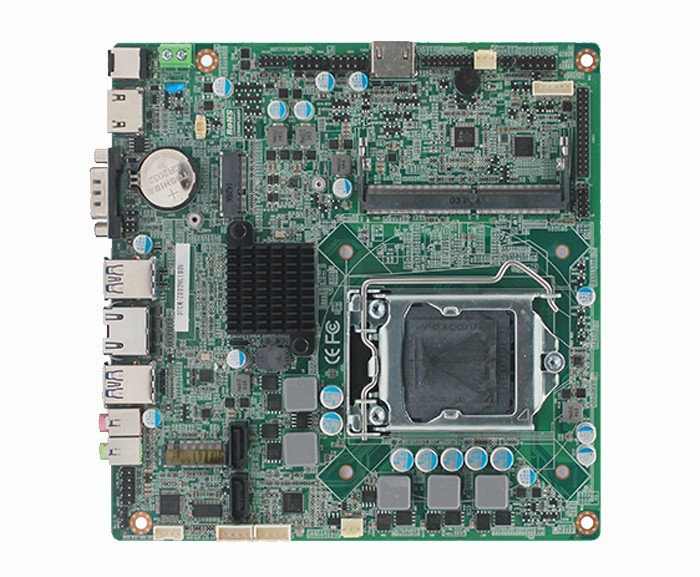

产品概述：
◆ 采用Intel 8/9代 Core,Pentium,Celeron,系列处理器
◆ 1*DDR4 SO DIMM 260 Socket,最大32G；
◆ 2*HDMI,1*DB9 COM,1*LVDS/EDP（EDP和LVDS二选一)；
◆ 板载双通道功放，每通道支持6W 8Ω喇叭；
◆ 1*Realtek RTL8111H 10M/100M/1000M自适应网卡；
◆ 1*DB9 COM,支持RS232或1*RS485插针(功能通过跳帽选择)；
◆ 1*KEY-M卡槽,支持 M KEY 2240/2260/2280 NVMe协议或SATA SSD
◆ 1*KEY-E卡槽,支持 E KEY 2230 WIFI,支持CNVi协议；
◆ DC 12V 供电(95W的CPU搭配≥180W的电源，65W的CPU搭配≥120W的电源）；
◆ 结构 170 x 170 mm；
|
处理器系统 |
CPU |
支持intel第8/9代酷睿，奔腾，赛扬系列处理器 |
|
CPU封装 |
Intel LGA 1151 |
|
|
芯片组 |
Intel H310 |
|
|
BIOS |
EFI BIOS |
|
|
内存 |
技术架构 |
单通道DDR4-1866/2133/2400/2666 1.2V内存,最大支持32G |
|
插槽 |
1*DDR4 SO-DIMM内存槽，最大支持32GB |
|
|
视频 |
图形控制器 |
集成INTEL HD核心显卡,显卡型号跟CPU相关 |
|
Dual LVDS和EDP |
LVDS支持双通道24位输出,最高分辨率1920 x 1200,EDP最高支持分辨率为4096*2304@60Hz（LVDS和EDP显示只能二选一） |
|
|
HDMI |
HDMI支持最大分辨率 4096*2160@30Hz |
|
|
双显支持 |
LVDS/EDP+ HDMI1,LVDS/EDP+ HDMI2,HDMI1+HDMI2同步或异步显示 |
|
|
三显 |
LVDS/EDP+HDMI1+HDMI2同步或异步显示 |
|
|

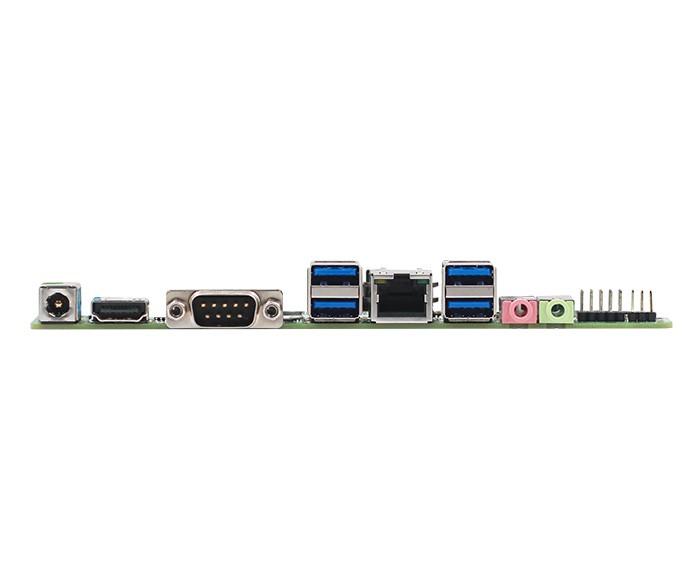

I/O背板 |
端口 |
1*DCIN,1*DB9,2*HDMI,1*LAN,4*USB3.1,1*LINE OUT,1*MIC |
|
网络 |
控制器 |
1个Realtek RTL8111H,10M/100M/1000M自适应网卡 |
|
音频 |
控制器 |
瑞昱HD ALC662音频解码(左右声道 + 麦克风) |
|
Super I/O |
控制器 |
IT8613E |
|
硬件监控 |
看门狗定时器 |
0-255秒, 0-255分钟，提供看门狗例程 |
|
Cooler |
铝质有风扇散热器（支持自动和手动风扇转速调节） |
|
|
输入/输出接口 |
USB |
4*USB3.1,4*USB2.0(排针）最大支持+5V/1.5A |
|
串口 |
1*DB9 COM，支持RS232或1*RS485 1X2 2.0插针（功能二选一，通过改电阻和跳帽选择） |
|
|
PS/2 |
1*PS/2插针接口(支持PS/2键盘鼠标) |
|
|
GPIO |
8位GPIO插针,提供例程, 自由定义输入/输出,3.3V@24mA电平 |
|
|
扩展总线 |
M.2 |
支持一个M.2 CNVi协议WIFI |
|
存储 |
SATA |
2个标准SATAIII接口, 最大传输速率6Gb/s |
|
M.2 NVMe/SATA |
NGFF_SSD1：支持 M KEY 2240/2260/2280 NVMe协议或SATA SSD |
|
|
电源 |
电源类型 |
单输入直流通电源,DC12V(8A-16A),(95W CPU搭配≥180W的电源，65W CPU搭配≥120W的电源） |
|
工作环境 |
工作温度 |
-20℃ ~ +60℃ |
|
存储温度 |
-40℃ ~ +85℃ |
|
|
工作湿度 |
0% ~ 90%相对湿度, 无凝露 |
|
|
存储湿度 |
0% ~ 90%相对湿度, 无凝露 |
|
|
系统支持 |
OS |
Windows10 Linux |
|
外观尺寸 |
尺寸 |
170 x 170 mm |
|
重量 |
0.5KG |
|
|
认证 |
|
CE,RoHS,FCC |
