CPU封装

LGA1150

芯片组

H81/B85高速芯片组

BIOS

EFI BIOS

内存

技术架构

单通道DDR3 1066/1333/1600MHz

容量

1*DDR3 SODIMM 204 Socket,最大支持 16GB DDR3内存，1066/1333/1600MHz

视频

图形控制器

Intel HD  Graphics 4400(I3-4160的显卡）；显卡型号跟CPU相关

Dual LVDS和EDP

LVDS支持双通道24位输出,最高分辨率1920 x 1200 EDP最高支持分辨率为3840*2160@60Hz（LVDS和EDP显示只能二选一）

HDMI

HDMI支持最大分辨率4096@2304@30Hz

VGA

VGA支持最大分辨率2048x1536

双显支持

LVDS/EDP+VGA,LVDS/EDP+HDMI,HDMI+VGA同步或异步显示

三显

LVDS/EDP+VGA+HDMI同步或异步显示（H81芯片不支持三显）

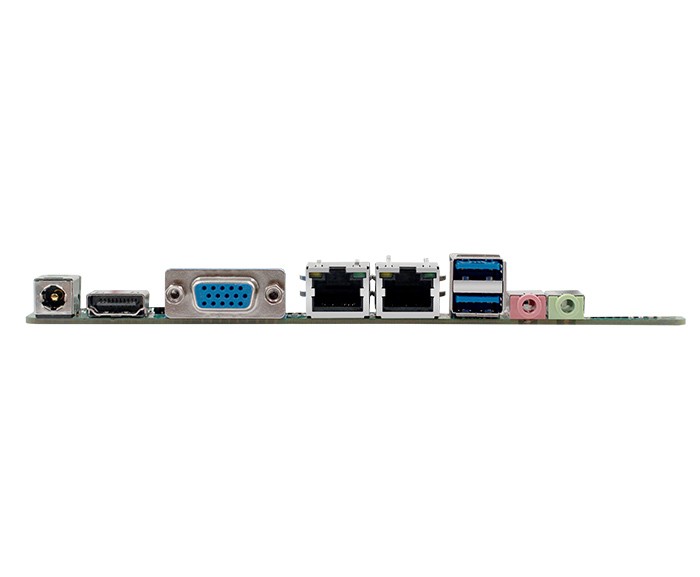

I/O背板

端口

1*DC 1*VGA 1*HDMI 2*LAN 2*USB3.1 1*LINE OUT 1*MIC

网络

控制器

2个RTL8111H千兆网卡，RJ45接口（当I/O接口为4个USB时，只有1个网卡）

音频

控制器

瑞昱HD ALC662音频解码(左右声道 + 麦克风)

Super  I/O

控制器

ITE8786E

硬件监控

看门狗定时器

0-255秒,提供看门狗例程

Cooler

铝质有风扇散热器

输入/输出接口

USB

8*USB2.0,2*USB3.0(双网卡的时候为8个USB2.0都为排针)上H81屏、芯片组时为6个USB2.0,

2个USB3.0

串口

6个串口（可选择为5个RS232和1个RS485/RS422，4个RS-232, 2个RS422/485或者6个RS232，RS485支持自动流向控制）

GPIO

8位,提供例程, 自由定义输入/输出,3.3V@24mA电平

扩展总线

Mini-PCle

1个Mini-PCIe插槽,支持PCIe和USB设备

NGFF

1个NGFF接口（KEY E）

存储

SATA

上H81芯片组时有2个标准SATAII接口,最大传输速率3Gb/s,1个SATAIII接口为SATA1,最大传输速率6Gb/s,上B85芯片组时为4个SATAIII接口,最大传输速率6Gb/s

M-SATA

1个Mini-PCIe M-SATA Scoket,支持SANDISK协议，最大传输速率 6gb/s

电源

电源类型

单输入直流通电源，DC12V，+/-5%

工作环境

工作温度

-20℃ ~ +60℃

存储温度

-40℃ ~ +85℃

工作湿度/存储湿度

0% ~ 90%相对湿度, 无凝露

系统支持

Windows7 Windows8.1 Windows10 Linux

外观尺寸

尺寸

170*170 mm

重量

0.6KG

认证

CE,RoHS,FCC

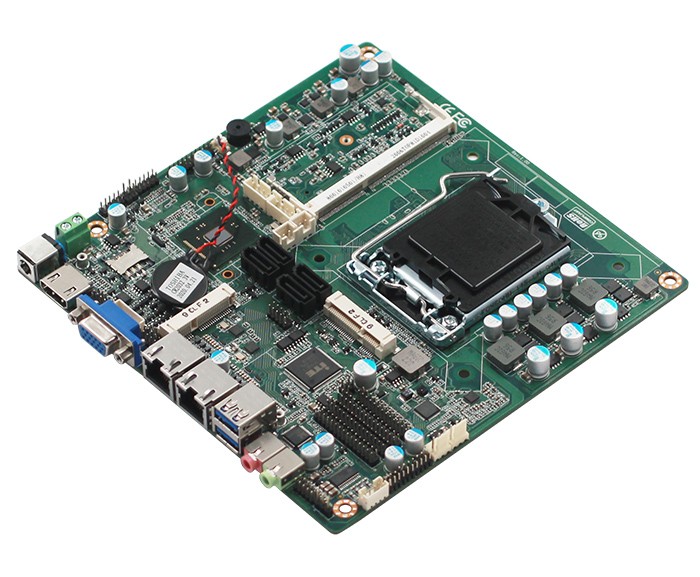

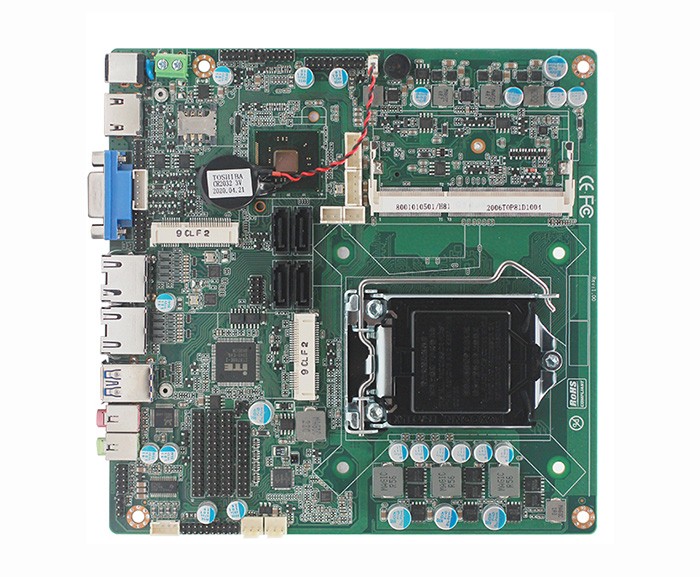

TOP81D

支持LGA1150接口Intel 4th i3/i5/i7/Celeron/Pentium CPU

Intel 4th i3/i5/i7/Celeron/Pentium CPU
