CPU封装

RPGA988

芯片组

HM77或QM77

BIOS

EFI BIOS

内存

技术架构

单通道DDR3 1066/1333/1600MHz

容量

1*DDR3 SODIMM 204 Socket,最大支持 8GB DDR3内存，1066/1333MHz。

视频

图形控制器

Intel HD3000 HD4000（根据CPU情况而定）

Dual LVDS

支持双通道 24 位 LVDS 输出

HDMI

HDMI支持最大分辨率1920x1080

VGA

VGA支持最大分辨率2048x1536

双显支持

LVDS+VGA+HDMI同步或异步双显示（三选二）

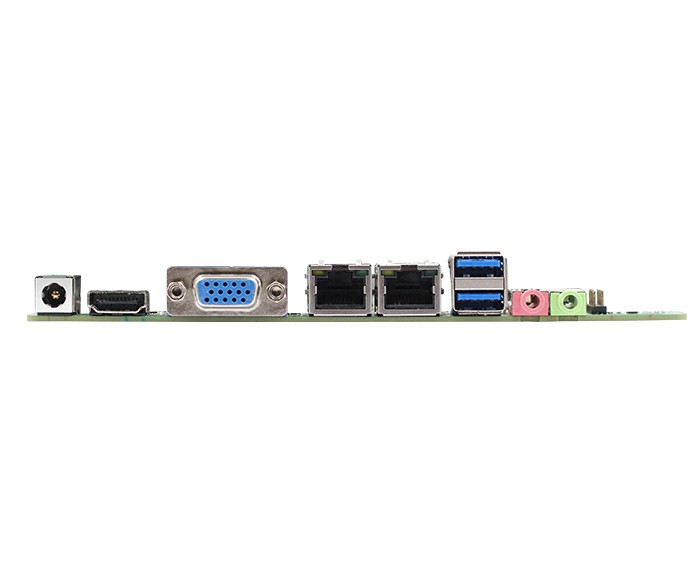

I/O背板

端口

1*VGA,1*HDMI,1*LAN,2*USB3.0 2*USB2.0 1*MIC-OUT/LINE-OUT

网络

控制器

1个RTL8111H千兆网卡，RJ45接口（可选择为双网口）

音频

控制器

瑞昱HD ALC662音频解码(左右声道 + 麦克风)

Super  I/O

控制器

ITE8786E

硬件监控

看门狗定时器

0-255秒,提供看门狗例程

Cooler

铝质有风扇散热器

输入/输出接口

USB

10*USB2.0,2*USB3.0(双网卡的时候为8个USB2.0,2个USB3.0)

串口

6个串口（可选择为5个RS232和1个RS485/RS422，4个RS-232, 2个RS422/485或者6个RS232，RS485支持自动流向控制）

GPIO

8位,提供例程, 自由定义输入/输出,3.3V@24mA电平

扩展总线

Mini-PCle

1个Mini-PCIe插槽,支持PCIe和USB设备

NGFF

1个NGFF接口（KEY E）

存储

SATA

3个标准SATAII接口,最大传输速率3Gb/s， 1个SATAIII接口为SATA1，最大传输速率6Gb/s

M-SATA

1个Mini-PCIe M-SATA Scoket,支持SANDISK协议，最大传输速率 6gb/s

电源

电源类型

单输入直流通电源，DC12V，+/-5%

工作环境

工作温度

-20℃ ~ +60℃

存储温度

-40℃ ~ +85℃

工作湿度

0% ~ 90%相对湿度, 无凝露

存储湿度

0% ~ 90%相对湿度, 无凝露

系统支持

Windows XP Windows7 Windows8.1 Windows10 Linux

外观尺寸

尺寸

170*170 mm

重量

0.6KG

认证

CE,RoHS,FCC

TOP77D-I3

集成HM77/QM77高速芯片组

支持 Intel Mobile 2rd、3rd  i3 CPU

1*DDR3 SODIMM 204 Socket，最大支持 8GB DDR3内存，1066/1333MHz。

支持2/3rd Intel® Core™ i3

如：I3-2310M I3-3110M

TOP77D-I5

集成HM77/QM77高速芯片组

支持 Intel Mobile 2rd、3rd  i5 CPU

1*DDR3 SODIMM 204 Socket，最大支持 8GB DDR3内存，1066/1333MHz。

支持2/3rd Intel® Core™ i5

如I5-2415M I5-3210M

TOP77D-I7

集成HM77/QM77高速芯片组

支持 Intel Mobile 2rd、3rd  i7 CPU

1*DDR3 SODIMM 204 Socket，最大支持 8GB DDR3内存，1066/1333MHz。

支持2/3rd Intel® Core™ i7

如I7-2620M I7-3612QM
