EFI BIOS

内存

2个DDR4 2666MHz SO-DIMM双通道，最大支持64GB

显示

1个VGA，2048x1536；1个HDMI2.0，4096x2304@60Hz

24位双通道LVDS，1920x1200；eDP，4096x2304@60Hz（LVDS和eDP二选一）

存储

2个SATA3.0，2个2Pin SATA电源，1个4Pin SATA电源

1个M.2 2280接口，默认PCIe3.0_2X协议（SATA协议时与SATA2二选一）

板载SSD，可选32GB/64GB/128GB（与SATA1二选一，默认没有）

备注：默认M.2 NVMe协议 + 2个SATA3.0

I/O接口

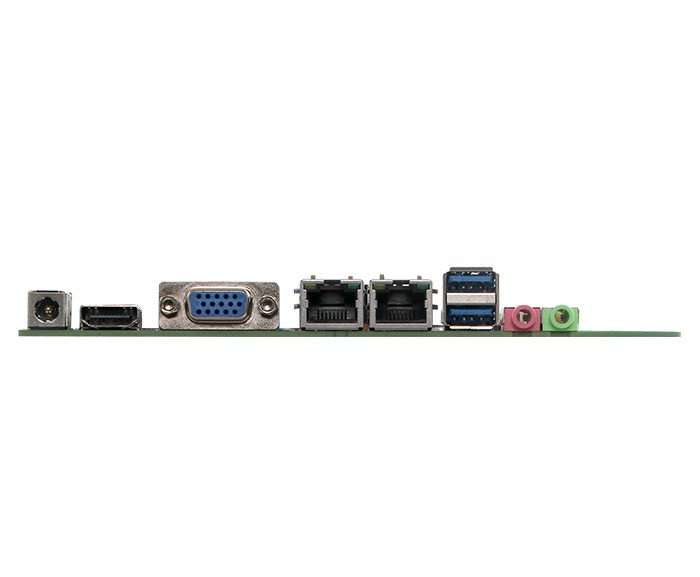

1个DC JACK，1个VGA，1个HDMI，2个LAN，2个USB3.1，1个Line out，1个MIC

扩展功能

TPM2.0，可选

2个Intel I225 2.5G网卡（单双网可选）

1个PCIe_4X接口，PCIe3.0_X4协议

1个Key-E，M.2 2230 WIFI模块

1个Key-B，M.2 4G/5G模块，SIM卡

4个RS232，2个RS232/485

2组4个USB2.0，1组2个USB3.0

LPT插针，2x13Pin，间距2.54mm

内置VGA插针，2x5Pin，间距2.54

铝质有风扇散热器（支持自动和手动风扇转速调节）

1个PS/2插针接口，2x4Pin，间距2.54mm

8位GPIO，2x5Pin，间距2.54mm，提供例程

0-255秒看门狗，提供看门狗例程

电源

DC12-19V，90W

工作环境

工作温度：-20℃ ~ +60℃；工作湿度：0% ~ 90%相对湿度， 无凝露

存储温度：-40℃ ~ +85℃；存储湿度：0% ~ 90%相对湿度， 无凝露

操作系统

Windows11，Windows10，Linux

尺寸

170x170mm

重量

228g（不含散热片）

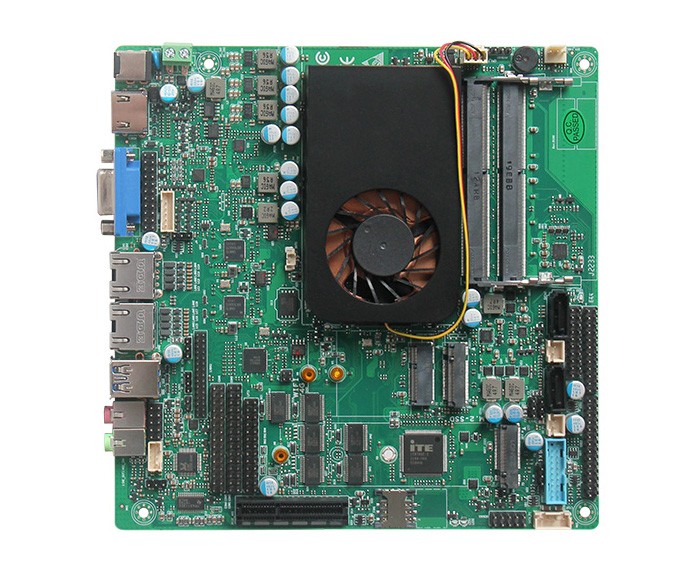

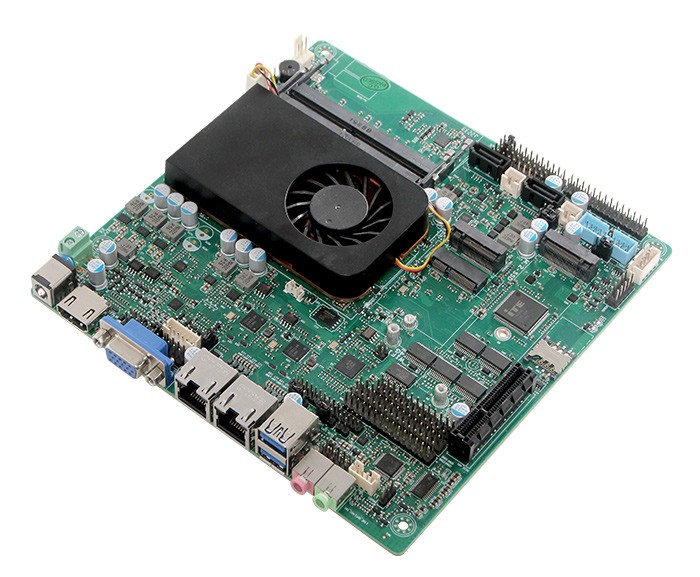

TOP500B

第11代Tiger Lake-U系列处理器

赛扬6305U/i3-1115G4/i5-1135G7/i7-1165G7

TPM2.0

TPM2.0可选

LVDS/eDP

LVDS/eDP可选

网络

单双网可选

板载SSD

容量可选，默认没有

串口

默认2串，可选6串
