EFI BIOS

内存

1个DDR4 SODIMM，最大8GB

显示

1个HDMI2.0，1个VGA（连接器 + 内接排针2x5pin，间距2.54），LVDS/EDP二选一

存储

1个SATA3.0 + SATA电源5V 2pin

1个MiniPCIE mSATA（SATA3.0协议）

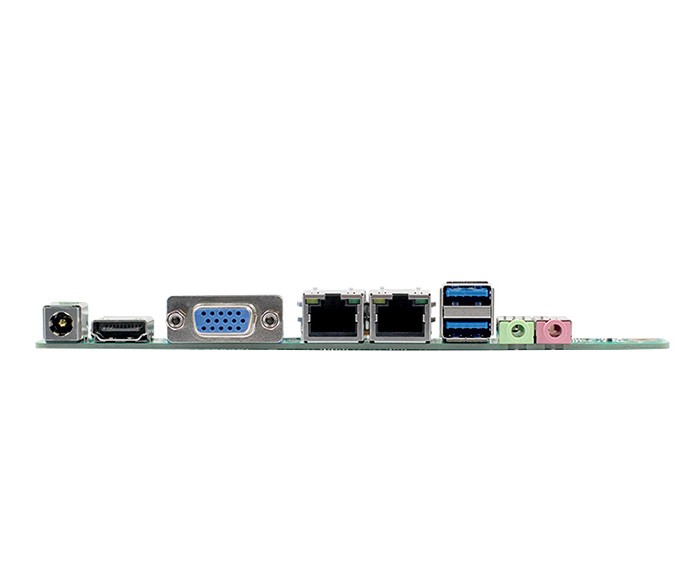

I/O面板接口

1个DC IN电源接口(板内1个2pin绿色工业电源接口)

1个HDMI2.0接口，1个VGA接口

2个RJ45千兆网络，RTL8111H（单双网可选）

2个USB3.0接口

1组2孔音频接口

扩展接口/功能

支持TPM2.0(可选，默认没有)

6个RS232，2x5Pin，间距2.54（可选2个RS485+4个RS232 或2个RS232+2个RS485）

1个Mini PCIE（PCIE x4和USB2.0协议，支持WIFI/3G/4G模块等），1个SIM卡槽

1个M.2 KEY-E（PCIE x2协议，支持WIFI模块等）

1个LVDS/EDP排针，2x15Pin，间距2.0

4个USB2.0，2x5Pin，间距2.54

1个Audio，2x5Pin，间距2.54；1个SPEAKER，4Pin，间距2.0

1个SPDIF，1x3Pin，间距2.54

1个LPT打印口，2x13Pin，间距2.54

1个PS/2，2x4Pin，间距2.54

1个8位GPIO，2x5Pin，间距2.54

看门狗: 0-255sec（可提供例程，客户自行调用程序）

电源

DC12，60W（TDP 10W，默认配无风扇散热片，可选有风扇）

工作环境

工作温度:-20℃ ~ +60℃；工作湿度:0% ~ 90%相对湿度，无凝露

存储温度:-40℃ ~ +85℃；存储湿度:0% ~ 90%相对湿度，无凝露

操作系统

Windows10，Windows11，Linux

尺寸

170x170x18mm

净重

187g(不含散热片)

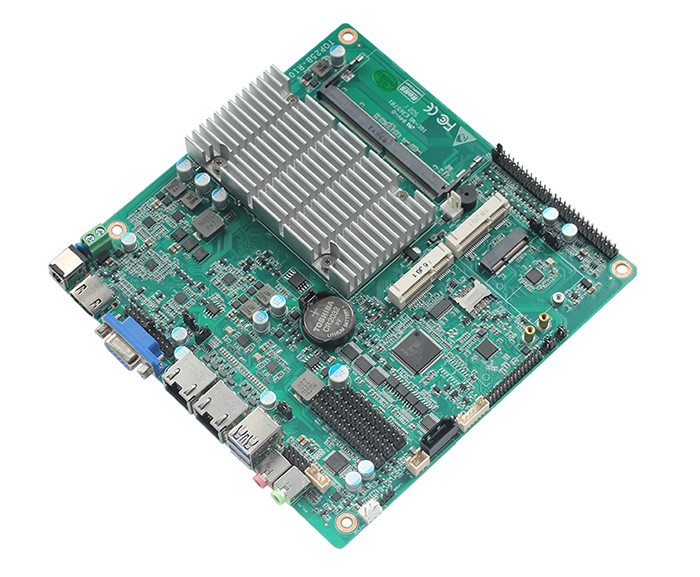

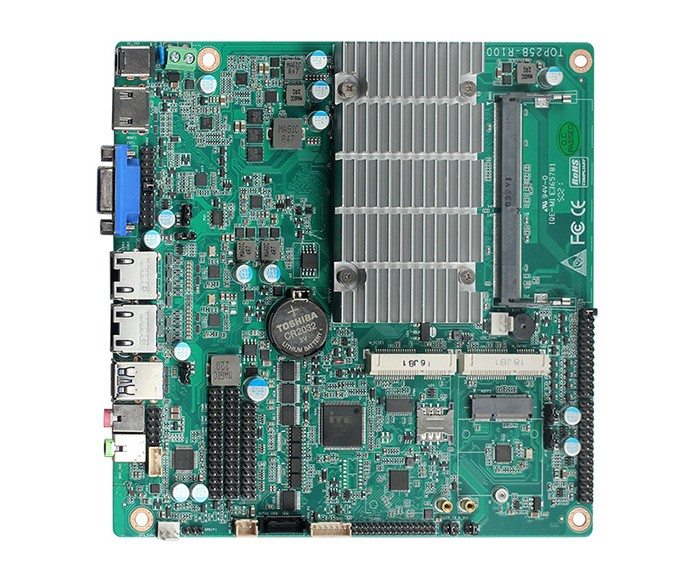

TOP25B

板载Intel Gemini Lake-R系列CPU，1条DDR4插槽，单双网千兆可选

N4100

TOP25B

板载Intel Gemini Lake-R系列CPU，1条DDR4插槽，单双网千兆可选

J4105

TOP25B

板载Intel Gemini Lake-R系列CPU，1条DDR4插槽，单双网千兆可选

J4125
