CPU封装

RPGA946 Socket

芯片组

QM87/HM86/HM87

BIOS

UEFI BIOS

内存

技术架构

单通道DDR3 1066/1333/1600MHz

容量

集成2GB\4GB DDR3

插槽

可添加1条插槽，最大扩展12GB内存

视频

图形控制器

Intel HD Graphics 4600或以上；显卡型号跟CPU相关

Dual LVDS和EDP

支持双通道24位输出,最高分辨率1920 x 1200 EDP最高分辨率支持3840*2160（只能二选一）

HDMI

最大分辨率支持HDMI(1.4)3840*2160

VGA

VGA支持最大分辨率2880*1800(（具体看CPU型号）

双显支持

LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或异步显示

三显支持

LVDS+HDMI+VGA同步或异步显示

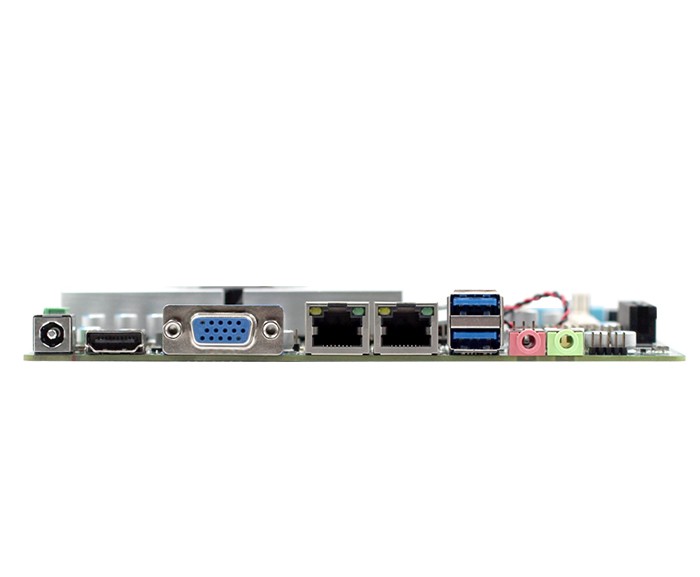

I/O背板

端口

1*VGA,1*HDMI 1*LAN,2*USB3.0, 2*USB2.0 1*line-OUT/MIC_IN 1*SPDIF

网络

控制器

1个RTL8111H 千兆网卡，RJ45接口（后置为2组USB接口时，网卡为1个，）

音频

控制器

瑞昱HD ALC662音频解码(左右声道 + 麦克风)

Super  I/O

控制器

IT8786E

硬件监控

看门狗定时器

0-255秒,提供看门狗例程

Cooler

铝+铜质有风扇散热器

输入/输出接口

USB

4*USB3.0兼容USB2.0/1.1(2个为排针），6*USB2.0 2个为标准的USB接口，4个为排针（当为2个网卡时，6个USB2.0都为排针）

串口

4个RS-232, 2个RS422/485可选，RS485支持自动流向控制（可选择为6个RS232）

PS/2

5×2 2mm 排针

触摸屏

支持触摸屏（4wire 5wire 8wire）

GPIO

8位,提供例程, 自由定义输入/输出,3.3V@24mA电平

扩展总线

Mini-PCle

2个Mini-PCIe插槽,支持PCIe和USB设备

存储

SATA

2个标准SATA3.0接口（当芯片组为HM86时只有1个SATA3.0）

SATA_HDD

1个SATA_HDD(SATA2.0)接口

M-SATA

1*M-SATA卡座（SATA3.0）

电源

电源类型

DC 12V供电

工作环境

工作温度

-20℃ ~ +60℃

存储温度

-40℃ ~ +85℃

工作湿度

0% ~ 90%相对湿度, 无凝露

存储湿度

0% ~ 90%相对湿度, 无凝露

系统支持

Windows7 Windows10 Linux

外观尺寸

尺寸

170 x 170 mm

重量

0.5kg

认证

CE,RoHS,FCC

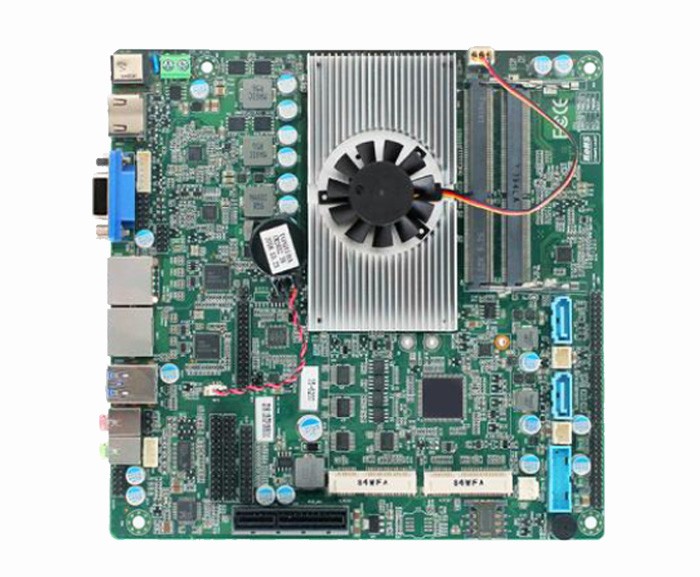

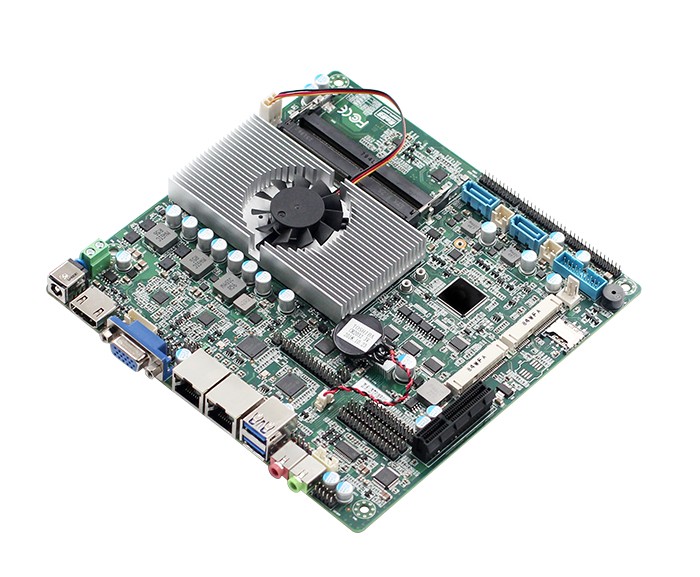

TOP87D-i3

集成Intel QM87/HM87 /QM86/HM86芯片组,支持Intel 4

代移动Haswell-M PGA946 CPU

I3-4100M

2.5GHz

TOP87D-i5

集成Intel QM87/HM87 /QM86/HM86芯片组,支持Intel 4

代移动Haswell-M PGA946 CPU

I5-421M

2.6GHz up to 3.2GHz

TOP87D-i7

集成Intel QM87/HM87 /QM86/HM86芯片组,支持Intel 4

代移动Haswell-M PGA946 CPU

I7-4700MQ

2.4GHz up to 3.4GHz
