CPU封装

LGA1150

芯片组

H81/B85高速芯片组

BIOS

EFI BIOS

内存

技术架构

单通道DDR3 1066/1333/1600MHz

插槽

1条DDR3内存插槽

视频

图形控制器

Intel HD Graphics 4400 (I3-4160的显卡）；显卡型号跟CPU相关

VGA

VGA支持最大分辨率2048x1536

DVI

最大分辨率支持4096*2304

HDMI

最大分辨率支持（HDMI1.4）4096*2304 支持4K显示

DP

最大分辨率支持4096*2304

三显

支持DVI+VGA+HDMI DP+VGA+HDMI DVI+DP+HDMI 三屏同步或异步显示

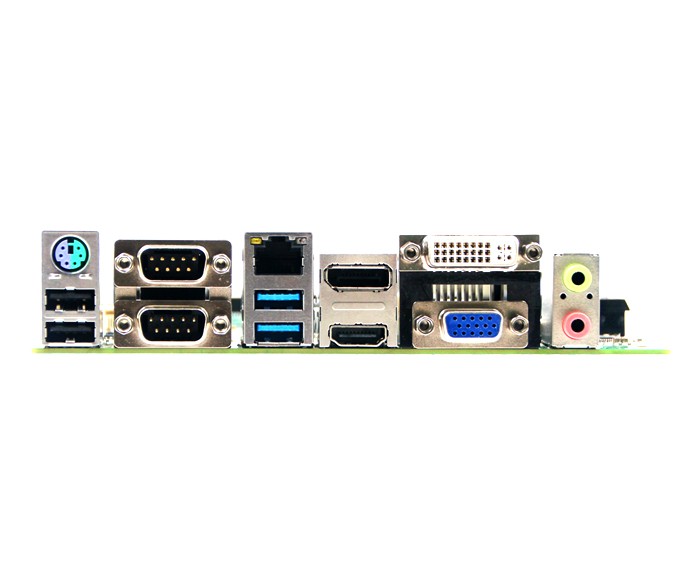

I/O背板

端口

1*VGA,1*HDMI,1*DP,1*DVI,1*LAN,2*USB3.0,2*USB2.0/1*MIC-OUT/LINE-OUT,1*PS/2 2*COM

网络

控制器

1个RTL8111E-V千兆网卡，RJ45接口

音频

控制器

瑞昱HD ALC662音频解码(左右声道 + 麦克风)

Super  I/O

控制器

NCT6106D

硬件监控

看门狗定时器

0-255秒,提供看门狗例程

Cooler

铝质有风扇散热器（支持自动和手动风扇转速调节）

输入/输出接口

USB

2*USB3.0兼容USB2.0 / 1.1，7*USB2.0,最大支持+5V/1.5A(当为B85芯片组时，为9个USB2.0

串口

9个RS-232, 1个RS422/485，RS485支持自动流向控制(可选择为10个RS232)

PS/2

1*PS/2

GPIO

8位,提供例程, 自由定义输入/输出,3.3V@24mA电平

扩展总线

Mini-PCle

1个Mini-PCIe插槽,支持PCIe和USB设备

存储

SATA

3个标准SATAIII接口,最大传输速率6Gb/s(当为H81芯片组时，只有1个SATAIII接口）

M-SATA

1个Mini-PCIe M-SATA Scoket,支持SANDISK协议，最大传输速率 6gb/s

电源

电源类型

ATX电源供电

工作环境

工作温度

-20℃ ~ +60℃

存储温度

-40℃ ~ +85℃

工作湿度

0% ~ 90%相对湿度, 无凝露

存储湿度

0% ~ 90%相对湿度, 无凝露

系统支持

Windows7 Windows 10  Linux

外观尺寸

尺寸

170 x 170 mm

重量

0.5KG

认证

CE,ROHS,FCC
