处理器系统 |
CPU |
Intel Braswell系列处理器 |
|
CPU封装 |
BGA |
|
|
芯片组 |
Intel Braswell单芯片 |
|
|
BIOS |
EFI BIOS |
|
|
内存 |
技术架构 |
单通道DDR3L 1066/1333MHz |
|
容量 |
集成2GB\4GB DDR3 |
|
|
插槽 |
可添加1条插槽，最大扩展8GB内存 |
|
|
视频 |
图形控制器 |
Intel HD Graphics |
|
Dual LVDS和EDP |
LVDS支持双通道24位输出,最高分辨率1920 x 1200 EDP最高支持分辨率为4096*2160（LVDS和EDP显示只能二选一） |
|
|
VGA |
VGA支持最大分辨率2048x1536 |
|
|
HDMI |
最大分辨率支持4096*2160 |
|
|
双显 |
VGA+HDMI,VGA+LVDS,LVDS+HDMI双显，支持同步和异步 |
|
|
三显支持 |
LVDS+VGA+HDMI三屏显示 支持同步或异步 |
|
|

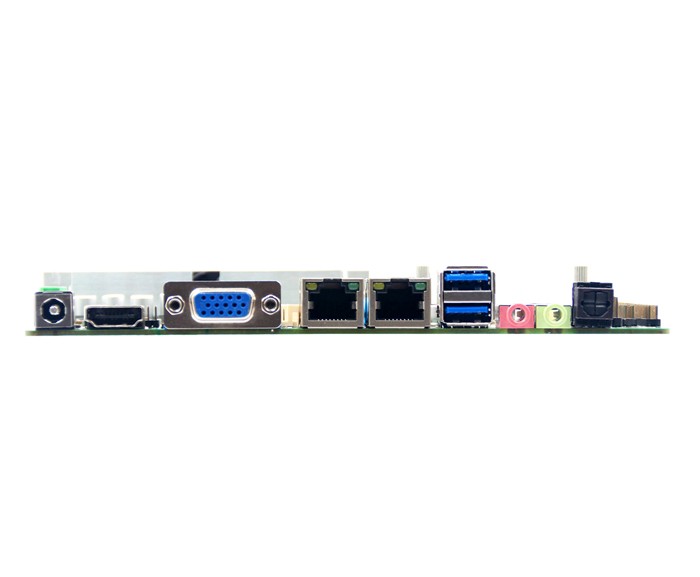

I/O背板 |
端口 |
1*VGA 1*HDMI 2*USB3.0 2*RJ45网卡 1*LINE OUT 1*MIC IN |
|
网络 |
控制器 |
2个RTL8111E千兆网卡，RJ45接口(当I/O接口为4个USB接口时，网卡为1个） |
|
音频 |
控制器 |
瑞昱HD ALC662音频解码(左右声道 + 麦克风) |
|
Super I/O |
控制器 |
IT8786E |
|
硬件监控 |
看门狗定时器 |
0-255秒,提供看门狗例程 |
|
Cooler |
铝质有风扇散热器(可用无风扇) |
|
|
输入/输出接口 |
USB |
5*USB2.0,2个USB3.0最大支持+5V/1A |
|
串口 |
6个RS-232,可选择为4个RS232，2个RS422/RS485 |
|
|
PS/2 |
1*PS/2排针接口 |
|
|
GPIO |
8位,提供例程, 自由定义输入/输出,3.3V@24mA电平 |
|
|
扩展总线 |
Mini-PCle |
1个Mini-PCIe插槽,支持PCIe和USB设备 |
|
NGFF |
1个NGFF接口（KEY E） |
|
|
存储 |
SATA |
1个标准SATAIII接口, 最大传输速率6Gb/s（和SATA_HDD接口二选一） |
|
M-SATA |
1个 M-SATA Scoket,支持SANDISK协议，最大传输速率 6gb/s |
|
|
SATA_HDD |
1个SATA_HDD接口（和SATA接口二选一） |
|
|
电源 |
电源类型 |
DC12V供电 |
|
工作环境 |
工作温度 |
-20℃ ~ +60℃ |
|
存储温度 |
-40℃ ~ +85℃ |
|
|
工作湿度 |
0% ~ 90%相对湿度, 无凝露 |
|
|
存储湿度 |
0% ~ 90%相对湿度, 无凝露 |
|
|
系统支持 |
|
Windows7 Windows10 Linux |
|
外观尺寸 |
尺寸 |
170 x 170 mm |
|
重量 |
0.5KG |
|
|
认证 |
|
CE,ROHS,FCC |
