CPU封装

PGA

芯片组

采用Intel® H81或HM86高速芯片组

BIOS

EFI BIOS

内存

技术架构

单通道DDR3 1066/1333/1600MHz

容量

板载2GB/4GB DDR3L 内存，最大支持

插槽

1个PCIE 16X接口。

视频

图形控制器

Intel HD Graphics 3000/4000显卡型号跟CPU相关

Dual LVDS

支持双通道24位输出,最高分辨率1920 x 1200.

HDMI

HDMI支持最大分辨率 1920x1200

VGA

VGA支持最大分辨率2048x1536

双显支持

LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或异步显示。

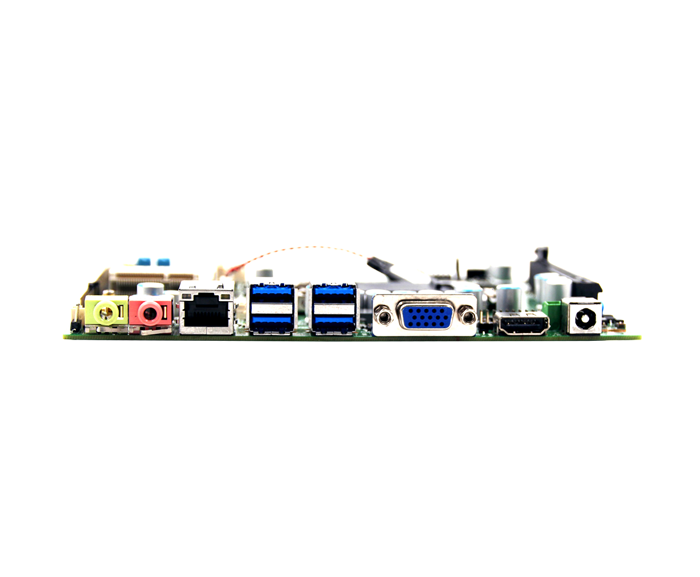

I/O背板

端口

1*HDMI,1*VGA,1*LAN.4*USB3.0，,1*MIC-OUT/LINE-OUT,1*DC

网络

控制器

1个RTL8111E-V千兆网卡，RJ45接口

音频

控制器

瑞昱HD ALC662音频解码(音频输出 + 麦克风)

Super  I/O

控制器

NCT6106D

硬件监控

看门狗定时器

0-255秒,提供看门狗例程

Cooler

标准H81风扇，可选配。

输入/输出接口

USB

4*USB3.0兼容USB2.0 / 1.1，4*USB2.0,最大支持+5V/1A

串口

4个RS232 ，2个RS485/RS422，RS485支持自动流向控制

PS/2

无

GPIO

8位,提供例程, 自由定义输入/输出,3.3V@24mA电平

扩展总线

Mini-PCle

2个Mini-PCIe插槽,支持PCIe和USB设备

存储

SATA

4个标准SATAIII接口,  最大传输速率3Gb/s

M-SATA

1个Mini-PCIe M-SATA Scoket,支持SANDISK协议，最大传输速率 3gb/s

电源

电源类型

单输入直流通电源，DC12V，+/-5%，支持AT/ATX电源开机

电源功耗

35W

工作环境

工作温度

-20℃ ~ +60℃

存储温度

-40℃ ~ +85℃

工作湿度

0% ~ 90%相对湿度, 无凝露

存储湿度

0% ~ 90%相对湿度, 无凝露

外观尺寸

尺寸

170 x 170 mm

重量

0.5KG

认证

CE,ROHS,FCC
