UEFI BIOS

内存

2*DDR5 SO-DIMM，共最大64GB

显示

1*HDMI2.0，4K@60Hz

1*VGA/DP1.4（4K@60Hz）二选一；JVGA插针，同VGA功能一起

24位双通道LVDS，1920x1200；eDP，4K@60Hz（LVDS和eDP二选一）

存储

2个SATA3.0，2个大4Pin SATA电源

1个M.2 2280接口，默认PCIe4.0_4X协议

I/O接口

DC JACK、HDMI、VGA/DP、LAN/2*USB、LAN、2*USB3.0、Mic in、Line out

扩展功能

TPM2.0，可选

2*Intel i226网络（单双网可选），双网时，共LAY的USB2.0为插针

1*PCIe4.0_X4（PCIe4.0_4x协议）

1*E-Key（PCIe+USB2.0协议，WIFI/BT模块）

1*B-Key（默认USB2.0协议，预留USB3.0协议，使用USB3.0协议时须减少USB3.0插针；4G/5G模块），Micro SIM卡

COM1/2为RS232/485（跳冒选择），COM3/4/5/6为RS232

1组2个USB3.0插针，1组2个USB2.0插针（不用E-Key时,再多一组USB2.0插针）

LPT插针，2x13Pin；8位GPIO插针；LPT与16位GPIO二选一，默认LPT

1*PS/2插针，2x4Pin，间距2.54mm

F_Audio；SPEAK,3Wx2

0-255秒看门狗，提供看门狗例程

电源

DC 12-19V，90W及以上（根据具体使用环境确定）

工作环境

工作温度：-20℃ ~ +60℃；工作湿度：0% ~ 90%相对湿度， 无凝露

存储温度：-40℃ ~ +85℃；存储湿度：0% ~ 90%相对湿度， 无凝露

操作系统

Windows11，Windows10，Linux

尺寸

170x170 mm

重量

230g（不含散热器）

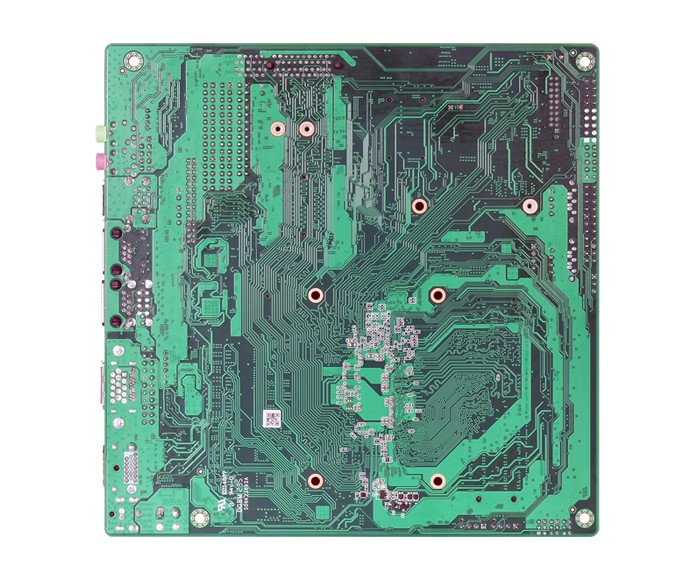

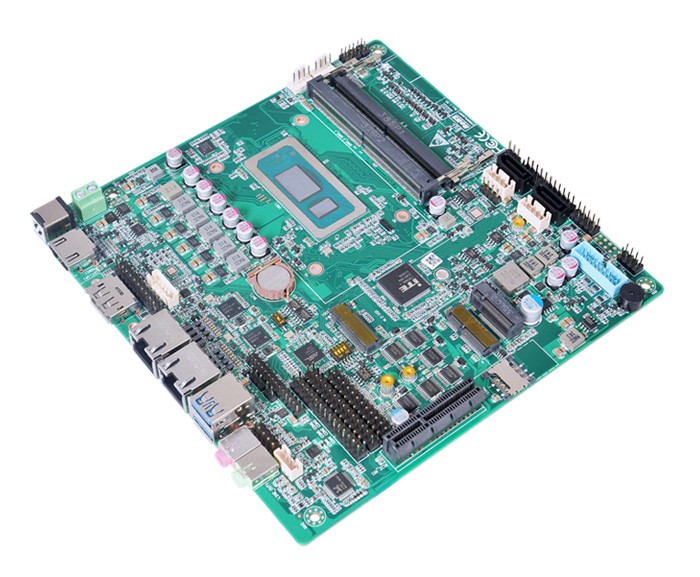

TOP600B

12代Alder Lake-U/-P,13代Raptor Lake-U/-P系列处理器

i3-1215U/i5-1235U/i7-1255U

i3-1220P/i5-1240P/i7-1260P

TPM2.0

TPM2.0可选

VGA/DP

VGA/DP二选一

LVDS/eDP

LVDS/eDP二选一

网络

单双网可选

LPT/GPIO

LPT与GPIO二选一

串口

COM1/2可选RS232/485
