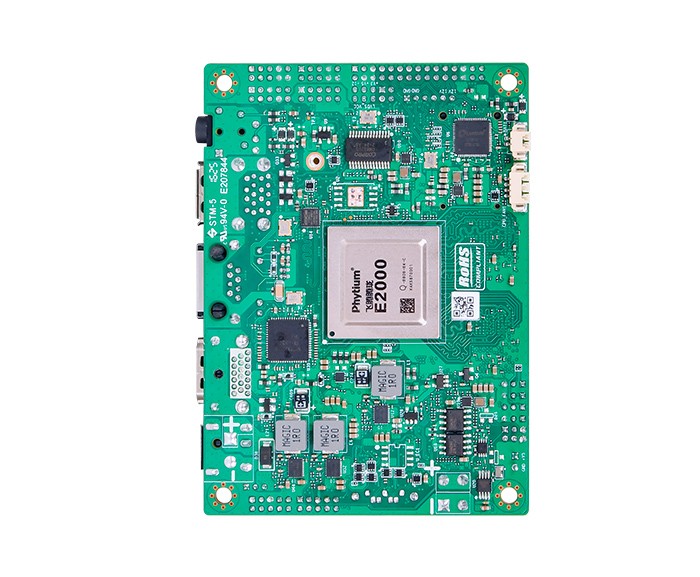

处理器 |
飞腾腾珑 E2000Q 4 核：2×FTC664，2×FTC310 |
|
飞腾 UEFI BIOS |
|
|
内存 |
板贴 LPDDR4 4G/8G (国产颗粒） |
| 存储 |
M.2 M-Key 2240 (PCIe3.0_2X);SATA3.0，2Pin 5V 电源 |
|
显示 |
1*HDMI,最大分辨率支持 1920*1080@60Hz |
| 1*EDP, 1nae,最大分辨率支持 1920*1080@60Hz | |
| 1*LVDS,最大支持双通道 24bit 分辨率 1920*1080@60Hz | |
|

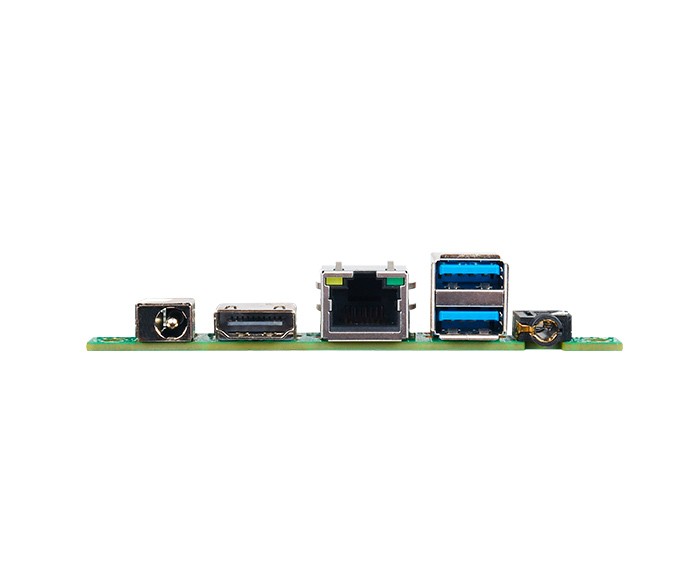

板边I/O接口 |
DCJACK12V 输入 5.5mm*2.5mm , HDMI, RJ45, 2*USB3.0, Audio(深蕾 SN6140) |
| 扩展接口/功能 | SATA 3.0，2 pin SATA Power, 2*COM(支持 RS232/422/485)，默认 RS232 |
| LVDS_PWR 2x3pin 间距 2.0mm (12V/5V/3.3V 屏电压可选 ), LVDS_P1 | |
| 8 路 GPIO 带输出输出 3.3V/5V 可通过电阻选择 | |
| E-Key（PCIe+USB2.0 协议，WIFI/BT 模块） | |
| CPU Smart Fan,DC_IN2 4PIN/ATX 电源供电接口 | |
| 2 x JUSB2.0 排针，2x5Pin，间距 2.0mm,4 个 USB2.0 | |
|
J_I2C 2*3pin 间距 2.0mm, 1 个 I2C 设备；F_panel 2x5Pin 间距 2.0mm 排针 |
|
|
JDEBUG1 插针 2*3pin 间距 2.0mm,获取 debug 打印日志 |
|
|
JBLK_CTL1 插针 2*3pin 间距 2.0mm，硬件背光按键调节，同步系统背光 |
|
|
AT_ATX1 插针 2*3pin 间距 2.0mm,选择上电模式 |
|
|
2*JCAN1 插针 2*3pin 间距 2.0mm，2 路 CAN 设备 |
|
| JHDMI_PRO 插针 1*3pin 间距 2.0mm 烧录 HDMI 固件 | |
| JLVDS_PRO 插针 1*3pin 间距 2.0mm 烧录 LVDS 固件 | |
| BAT1 带线电池 CR2032 3V，不支持清除 CMOS 功能，可 load defualt | |
|
电源 |
DC 12V，15W |
| 看门狗 | 支持255级，watch dog |
|
工作环境 |
工作温度:-20℃ ~ +60℃;工作湿度:5% ~ 90%相对湿度，无凝露 |
|
存储温度:-40℃ ~ +85℃;存储湿度:5% ~ 90%相对湿度，无凝露 |
|
|
操作系统支持 |
麒麟 |
|
尺寸 |
100 x 72mm双面板（2.5 寸） |
