CPU封装

BGA

芯片组

英特尔® Haswell-U系列SOC

BIOS

EFI BIOS

内存

技术架构

单通道DDR3L 1066/1333/1600MHz

插槽

1 个DDR3 SODIMM 204 Socket；

视频

图形控制器

Intel HD Graphics 5500(I3-5010U的显卡）；显卡型号跟CPU相关

HDMI

最大分辨率支持（HDMI1.4）3200*2000@60HZ，支持4K显示输出

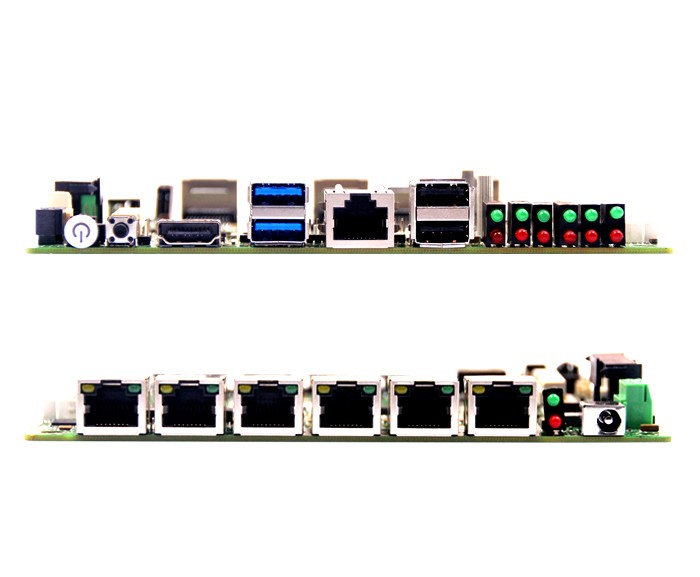

I/O背板

端口

1*HDMI,6*LAN,2*USB3.0,2*USB2.0,1*开关按钮,1*复位按钮,1*RJ45接口串口,1*DC接口,1*硬盘指示灯,1*电源指示灯，LAN指示灯

网络

控制器

6个Intel I211千兆网卡，RJ45接口

Super  I/O

控制器

ITE8613E

硬件监控

看门狗定时器

0-255秒,提供看门狗例程

Cooler

铝质有风扇散热器（支持自动和手动风扇转速调节）

输入/输出接口

USB

2*USB3.0兼容USB2.0 / 1.1，4*USB2.0,最大支持+5V/1.5A

串口

1个排针接口RS232和RJ45接口RS232(二选一）

PS/2

1*PS/2插针接口

GPIO

8位,提供例程, 自由定义输入/输出,3.3V@24mA电平

扩展总线

Mini-PCle

1个Mini-PCIe插槽,支持PCIe和USB设备

存储

SATA

1个标准SATAIII接口,最大传输速率6Gb/s

SATA HDD1

1个SATA_HDD硬盘接口，最大传输速率6Gb/s

NGFF_SSD

1个NGFF_SSD接口

M-SATA

1个Mini-PCIe M-SATA Scoket,支持SANDISK协议，最大传输速率 6Gb/s

电源

电源类型

单输入直流通电源，DC12-19V，+/-5%

电源功耗

35W

工作环境

工作温度

-20℃ ~ +60℃

存储温度

-40℃ ~ +85℃

工作湿度

0% ~ 90%相对湿度, 无凝露

存储湿度

0% ~ 90%相对湿度, 无凝露

外观尺寸

尺寸

154.8*117.4mm

重量

0.5KG

认证

CE,ROHS,FCC

HU80Z3A6L-I3

集成Intel 第四代移动Haswell-U

支持4rd Intel® Core™ i3

如：I3-4005U，I3-4010U

HU80Z3A6L-I5

集成Intel 第四代移动Haswell-U

支持4rd Intel® Core™ i5

         如：I5-4200U,I5-4300U

HU80Z3A6L-I7

集成Intel 第四代移动Haswell-U

支持4rd Intel® Core™ i7

如：I7-4500U,I7-4510U
