CPU封装

BGA

芯片组

支持Baytrail-I/D/M 系列处理器

BIOS

EFI BIOS

内存

技术架构

单通道DDR3 1066/1333MHz

容量

集成2GB\4GB\8g DDR3L

视频

图形控制器

Intel HD Graphics

Dual LVDS和EDP

LVDS支持双通道24位输出,最高分辨率1920 x 1200 EDP最高支持分辨率为2560*1600（LVDS和EDP显示只能二选一）

VGA

VGA支持最大分辨率2048x1536

HDMI

HDMI支持最大分辨率 1920x1080

双显支持

LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或异步显示

I/O背板

端口

1*VGA 1*HDMI 1*USB3.0 3*USB2.0 1*RJ45网卡 1*LINE OUT/MIC 1*开关按钮带指示灯，1*电源指示灯，1*硬盘指示灯，1*复位按钮

网络

控制器

1个Intel I211千兆网卡，RJ45接口(可选择2个网卡，后置USB为2个）

音频

控制器

瑞昱HD ALC662音频解码(左右声道 + 麦克风)

Super  I/O

控制器

NCT6106D

硬件监控

看门狗定时器

0-255秒,提供看门狗例程

Cooler

铝质有风扇散热器(可用无风扇)

输入/输出接口

USB

7*USB2.0,1*USB3.0最大支持+5V/1A

串口

5个RS-232, 1个RS422/485可选，RS485支持自动流向控制

触摸屏

支持触摸屏（4wire 5wire 8wire ）

GPIO

8位,提供例程, 自由定义输入/输出,3.3V@24mA电平

扩展总线

Mini-PCle

2个Mini-PCIe插槽,支持PCIe和USB设备(其中一个只支持短卡）

存储

SATA

1个标准SATAII接口, 最大传输速率3Gb/s

M-SATA

1个 M-SATA Scoket,支持SANDISK协议，最大传输速率 3gb/s

电源

电源类型

支持宽压8-36V供电

电源功耗

20W

工作环境

工作温度

-20℃ ~ +60℃

存储温度

-40℃ ~ +85℃

工作湿度

0% ~ 90%相对湿度, 无凝露

存储湿度

0% ~ 90%相对湿度, 无凝露

外观尺寸

尺寸

146*102mm

重量

0.5KG

认证

CE,ROHS,FCC

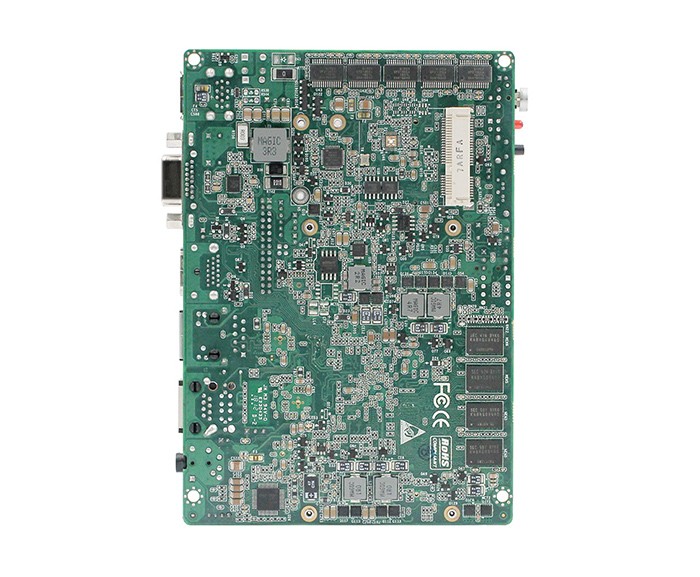

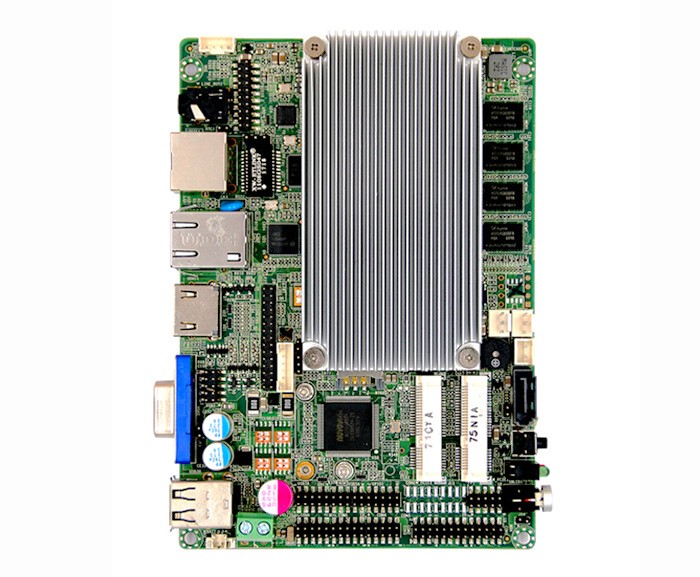

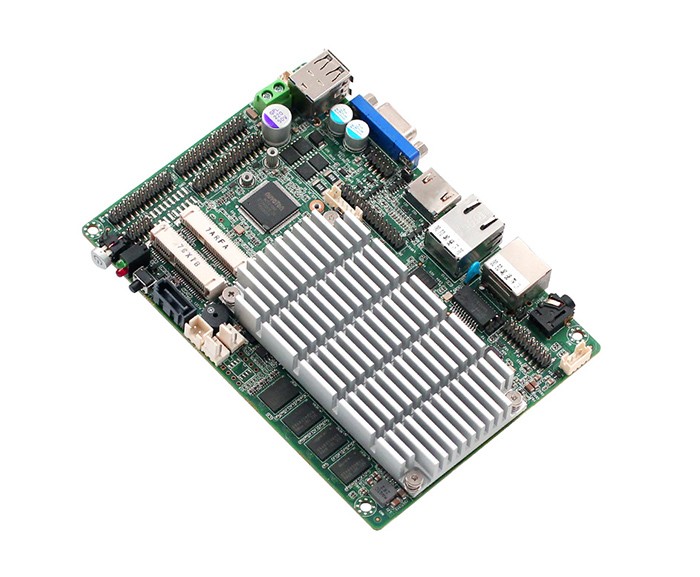

BT193CW-J1900

集成赛扬Baytrail-D/I/M J1900

四核2.0Ghz up to2.4Ghz

集成2G/4G/8G DDR3L

串口默认6个

J1900,N2900(四核）

BT193CW-N2806

集成赛扬Baytrail-D/I/M N2806 双核1.6Ghz up to2.0Ghz，集成2G/4G/8G DDR3L

串口默认6个

J1800,N2806（双核）
