CPU封装

BGA

芯片组

Intel Braswell单芯片

BIOS

EFI BIOS

内存

技术架构

单通道DDR3 1066/1333MHz

容量

集成2GB\4GB DDR3

视频

图形控制器

Intel HD Graphics

Dual LVDS和EDP

LVDS支持双通道24位输出,最高分辨率1920 x 1200 EDP最高支持分辨率为4096*2160（LVDS和EDP显示只能二选一）

VGA

VGA支持最大分辨率2048x1536

HDMI

最大分辨率支持4096*2160

双显

VGA+HDMI,VGA+LVDS,LVDS+HDMI双显，支持同步和异步

三显支持

LVDS+VGA+HDMI三屏显示 支持同步或异步

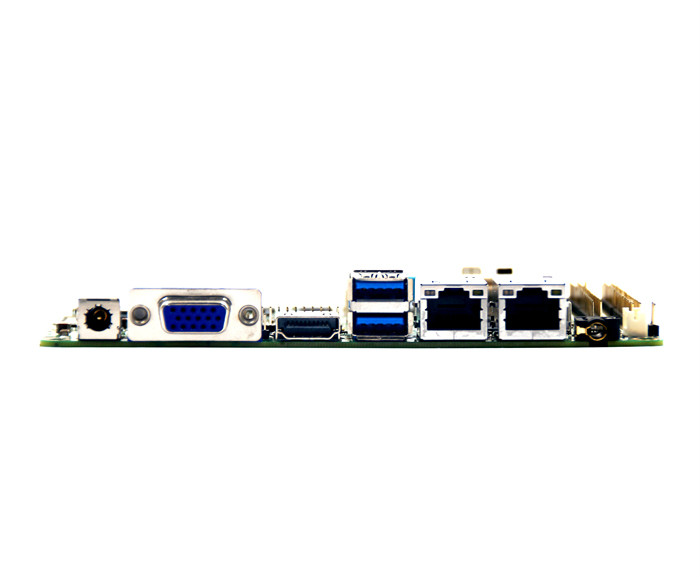

I/O背板

端口

1*VGA 1*HDMI  2*USB3.0 6*USB2.0 2*RJ45网卡 1*LINE OUT(带麦克风功能）

网络

控制器

2个Intel I211AT千兆网卡，RJ45接口

音频

控制器

瑞昱HD ALC662音频解码(左右声道 + 麦克风)

Super  I/O

控制器

IT8786E

硬件监控

看门狗定时器

0-255秒,提供看门狗例程

Cooler

铝质有风扇散热器(可用无风扇)

输入/输出接口

USB

6*USB2.0,2个USB3.0最大支持+5V/1A

串口

5个RS-232, 1个RS422/485可选，RS485支持自动流向控制

PS/2

1*PS/2排针接口

触摸屏

支持触摸屏（4wire 5wire 8wire ）

GPIO

8位,提供例程, 自由定义输入/输出,3.3V@24mA电平

扩展总线

Mini-PCle

1个Mini-PCIe插槽,支持PCIe和USB设备

存储

SATA

1个标准SATAIII接口, 最大传输速率6Gb/s

M-SATA

1个 M-SATA Scoket,支持SANDISK协议，最大传输速率 6gb/s

SSD

32/64/128G（可选择）

电源

电源类型

DC12V供电

电源功耗

20W

工作环境

工作温度

-20℃ ~ +60℃

存储温度

-40℃ ~ +85℃

工作湿度

0% ~ 90%相对湿度, 无凝露

存储湿度

0% ~ 90%相对湿度, 无凝露

外观尺寸

尺寸

145 x 102 mm

重量

0.5KG

认证

CE,ROHS,FCC

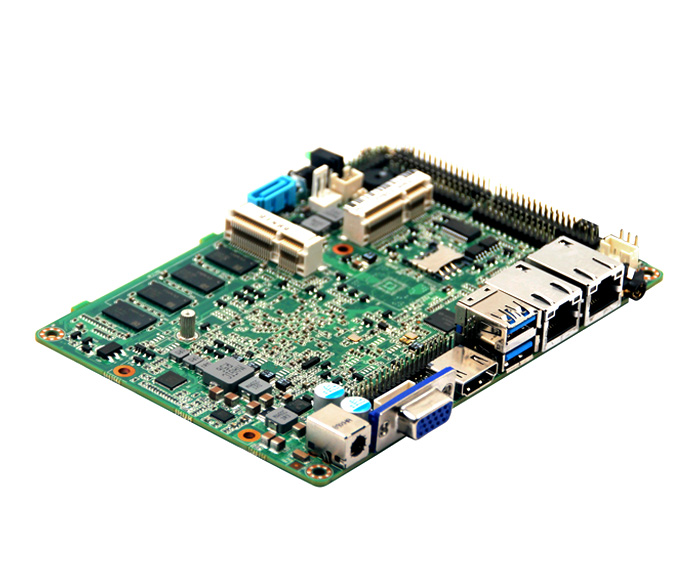

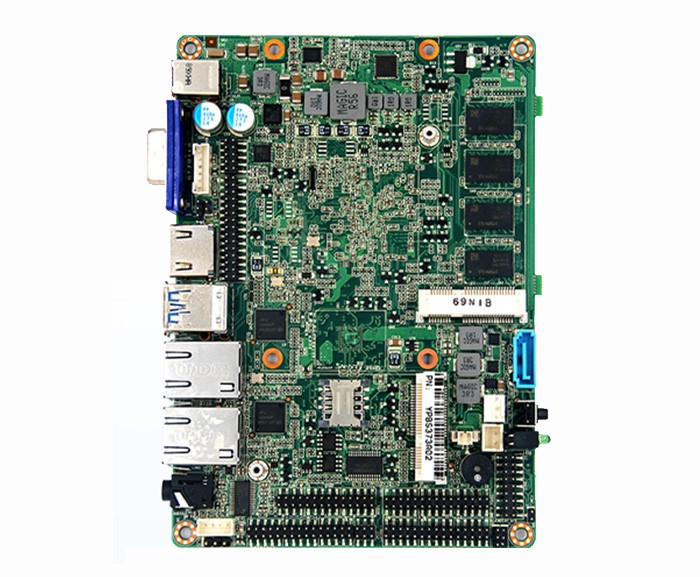

BS373A

集成Intel Braswell系列处理器

集成2G/4GDDR3，（可扩展至8GDDR3)

集成32/64/128G EMMC(容量可选）串口默认6个

N3160
