产品概述：
◆ 采用Whiskey Lake-U Celeron,Core i3/i5/i7系列处理器
◆ 板载4G/8G/16G DDR4 内存；
◆ 1个Intel I211AT 支持POE,1个Intel I219-LM千兆网卡(配套扩展板，可以实现5个网口，4个I211AT 支持POE802.AF模式，最大输出功率15W，1个I219-LM)；
◆ 1*HDMI接口(HDMI 1.4 4096*22160@30HZ）
◆ 2*RS232(COM1为DB9接口，COM2为排针）
◆ 支持Intel AMT远程管理技术（CPU拥有Vpro平台资格和Intel I219-LM网卡）
◆ 1*NGFF(KEY M)支持PCIE X4(NVME)或者SATA信号（二选一）
◆ 单输入直流通电源，DC 12V供电
◆ 结构146*102mm；
|
处理器系统 |
CPU |
采用Whiskey Lake-U Celeron,Core i3/i5/i7系列处理器 |
|
CPU封装 |
BGA |
|
|
芯片组 |
英特尔® Whiskey lake-U系列SOC |
|
|
BIOS |
EFI BIOS |
|
|
内存 |
技术架构 |
单通道DDR4 2133/2400Mhz |
|
板贴内存颗粒 |
4G/8G/16G DDR4板载内存可选 |
|
|
视频 |
图形控制器 |
Intel® UHD Graphics 620(i5-8365U的显卡）；显卡型号跟CPU相关 |
|
HDMI |
一个HDMI1.4接口，最大分辨率支持（HDMI1.4）4096*22160@30HZ 支持4K显示 |
|
|

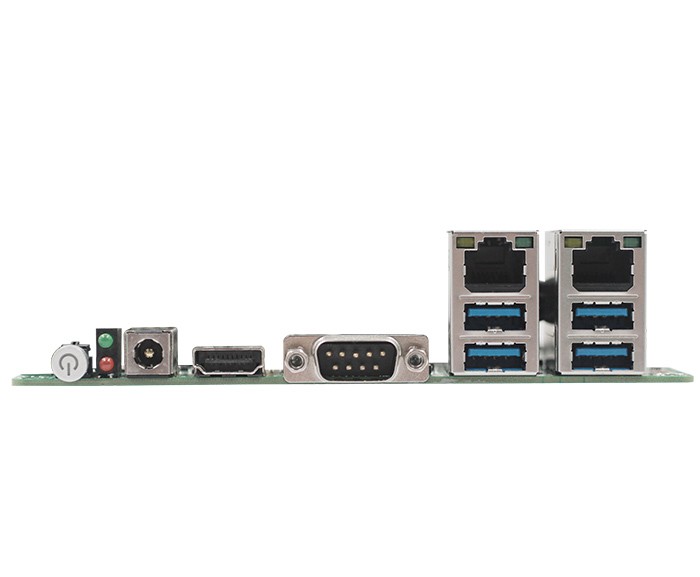

IO板边 |
端口 |
1*HDMI、4*USB3、2*LAN 1*DC、1*RS232(DB9接口） 1*电源开关、1*电源灯、1*硬盘灯 |
|
网络 |
控制器 |
1个Intel I211AT支持POE 一个Intel I219-LM(可配套扩展板，实现5个网口，4个I211AT 支持POE 802.AF模式，最大输出功率15W，1个I219-LM) |
|
Super I/O |
控制器 |
IT8784E-I |
|
硬件监控 |
看门狗定时器 |
0-255秒,提供看门狗例程 |
|

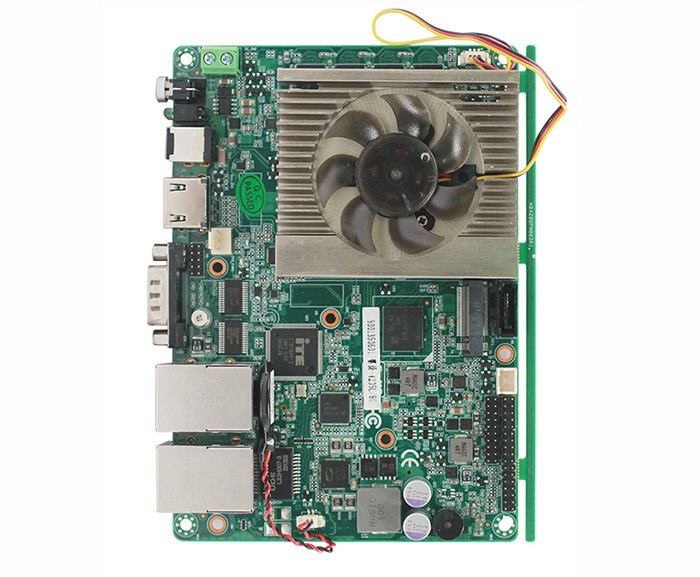

Cooler |
铝质有风扇散热器 |
|
|
IO扩展 |
USB |
4*USB2 2x5Pin，间距2.0 |
|
前置面板 |
1*FP 2x5Pin，间距2.0 |
|
|
串口 |
1*RS232 2x5Pin，间距2.0 |
|
|
AUDIO |
||
|
LPC |
1*LPC 2x5Pin，间距2.0 |
|
|
|
FAN |
1*CPU FAN、1*SYS FAN |
|
存储 |
SATA |
1个标准SATAIII接口,最大传输速率6Gb/s |
|
EMMC |
板载32/64/128G EMMC（可选择） |
|
|
NGFF |
1*NGFF(KEY M)支持PCIE X4(NVME)或者SATA信号（二选一） |
|
|
电源 |
电源类型 |
DC 12V供电 |
|
工作环境 |
工作温度/工作湿度 |
-20℃ ~ +60℃/0% ~ 90%相对湿度, 无凝露 |
|
存储温度/存储湿度 |
-40℃ ~ +85℃/0% ~ 90%相对湿度, 无凝露 |
|
|
系统 |
|
WIN10/11 Linux |
|
外观尺寸 |
尺寸 |
146*102mm |
|
重量 |
约150克 |
|
|
认证 |
|
CE,RoHS,FCC |
