CPU封装

BGA

芯片组

支持Baytrail-M/D 系列处理器

BIOS

EFI BIOS

内存

技术架构

单通道DDR3 1066/1333MHz

插槽

DDR3 SODIMM 204 Socket

视频

图形控制器

Intel HD Graphics

VGA

VGA支持最大分辨率1920x1200

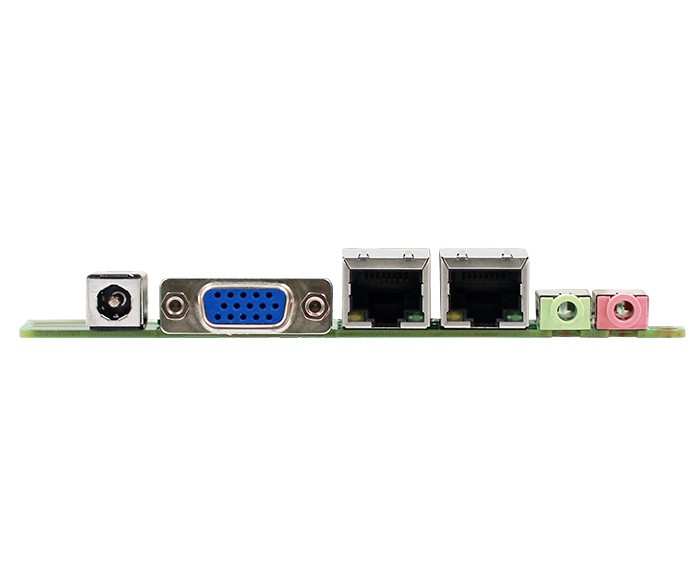

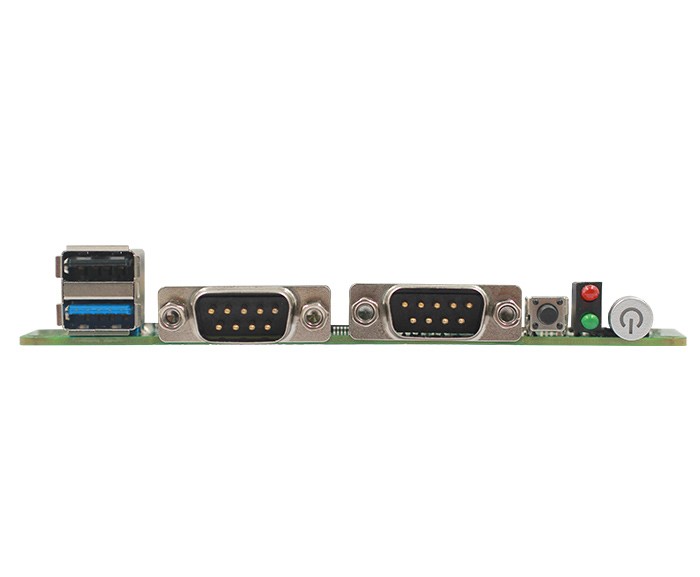

I/O背板

端口

1*DC,1*VGA,2*LAN,1*USB3.0,1*MIC-OUT/LINE-OUT,1*USB3.0,1*USB2.0,2*COM

网络

控制器

2个Intel I225网口，RJ45接口

音频

控制器

瑞昱HD ALC662音频解码(左右声道 + 麦克风)

Super  I/O

控制器

ITE8786E

硬件监控

看门狗定时器

0-255秒,提供看门狗例程

Cooler

铝质有风扇散热器(可用无风扇)

输入/输出接口

USB

1*USB3.0兼容USB2.0 / 1.1,5*USB2.0,最大支持+5V/1A

串口

4个RS-232

GPIO

8位,提供例程, 自由定义输入/输出.

存储

SATA

1个标准SATAII接口,最大传输速率3Gb/s

M-SATA

1个 M-SATA Scoket,支持SANDISK协议，最大传输速率 3Gb/s

电源

电源类型

单输入直流通电源，DC12-19V，+/-5%

工作环境

工作温度

-20℃ ~ +60℃

存储温度

-40℃ ~ +85℃

工作湿度

0% ~ 90%相对湿度, 无凝露

存储湿度

0% ~ 90%相对湿度, 无凝露

系统支持

Windows7 Windows8.1 Windows10  Linux

外观尺寸

尺寸

120 x 120 mm

重量

0.5KG

认证

CE,ROHS,FCC

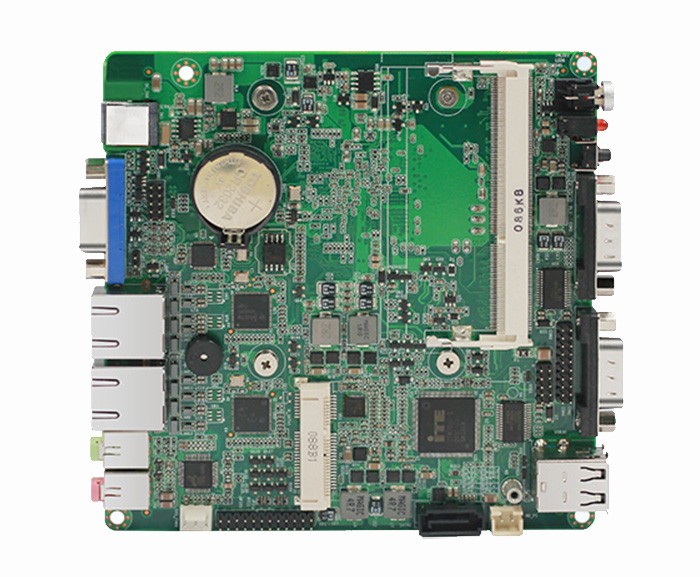

BT19NU

集成赛扬Baytrail-M/D CPU

DDR3 SODIMM 204 Socket内存插槽最大支持8G

J1900(四核）

J1800（双核）
