EFI BIOS

内存

一条DDR3L 1866MHz SODIMM，最大支持8GB

显示

1个VGA，支持最大分辨率1920x1200

1个HDMI1.4，最大分辨率4096x2304@60HZ，支持4K显示

24位LVDS显示，1920x1200；EDP,3840x2160；LVDS/EDP二选一

支持双显、三显，同步或异步显示

存储

1个SATA3，2Pin 5V电源

1个mSATA

板载eMMC，可选32GB/64GB/128GB

网络

2个Intel i225V 2.5G网络

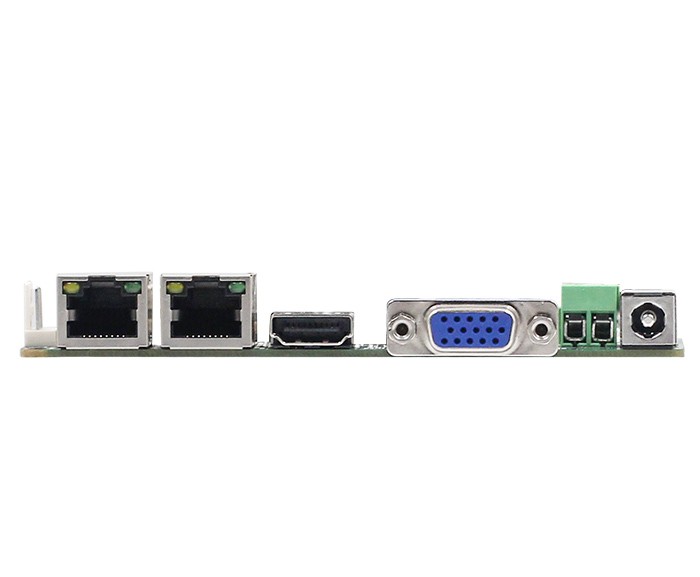

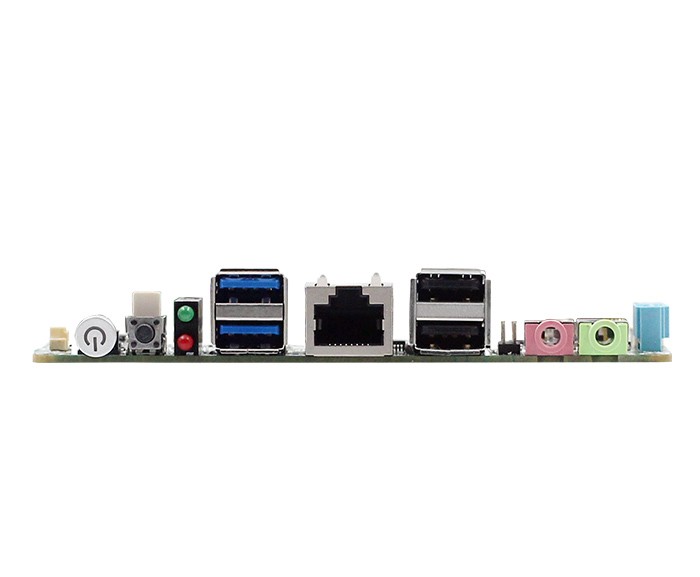

板边I/O接口

1个VGA，1个HDMI1.4

2个RJ45

2个USB3.0（共LAY排针），2个USB2.0（共LAY排针）

1个RS232（RJ45接口，共LAY排针，可选RS485）

1个Mic in，1个Line out

1个开机按键，1个复位按键

1个DC JACK

板内扩展功能/接口

0-255秒，提供看门狗例程

铝质无风扇散热器（主板预留风扇接口可支持自动和手动风扇转速调节）

8位GPIO，2x5Pin，间距2.0mm

1个MiniPCIe插槽，支持PCIe和USB2.0协议的设备

电源

DC 12-19V

工作环境

工作温度：-20℃ ~ +60℃；工作湿度：0% ~ 90%相对湿度，无凝露

存储温度：-40℃ ~ +85℃；存储湿度：0% ~ 90%相对湿度，无凝露

操作系统支持

Windows10，Linux

尺寸

120x120mm

重量

含散热器260g，不含散热器130g

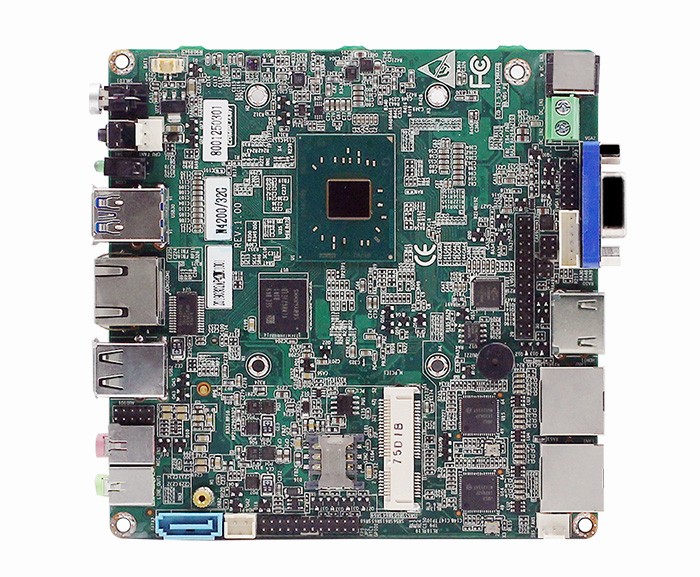

AP42NC

板载Intel Apollo Lake系列处理器

N3450/J3455/E3940

LVDS

LVDS/EDP可选

串口

RS232/RS485可选

板载存储eMMC

可选32GB/64GB/128GB
