CPU封装

BGA

芯片组

支持Baytrail-I/D/M 系列处理器

BIOS

EFI BIOS

内存

技术架构

单通道DDR3L 1066/1333MHz

插槽

DDR3 SODIMM 204 Socket

视频

图形控制器

Intel HD Graphics

Dual LVDS和EDP

LVDS支持双通道24位输出,最高分辨率1920 x 1200 EDP最高支持分辨率为2560*1600（LVDS和EDP显示只能二选一）

VGA

VGA支持最大分辨率2048x1536

HDMI

HDMI支持最大分辨率 1920x1080

双显支持

LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或异步显示

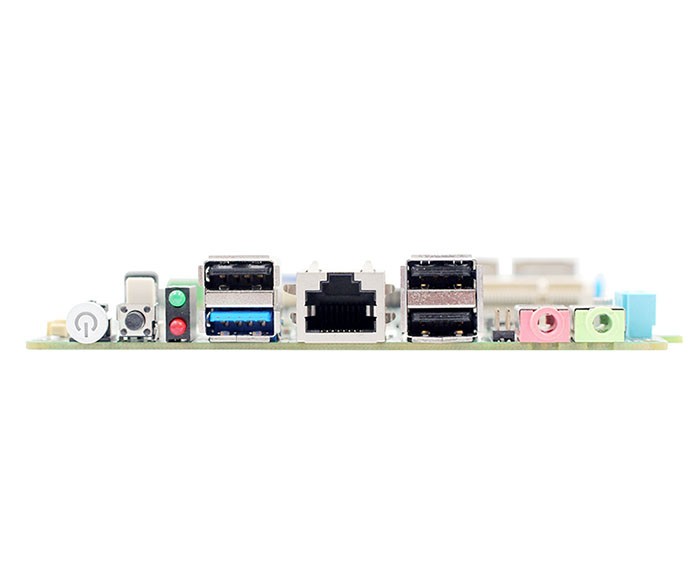

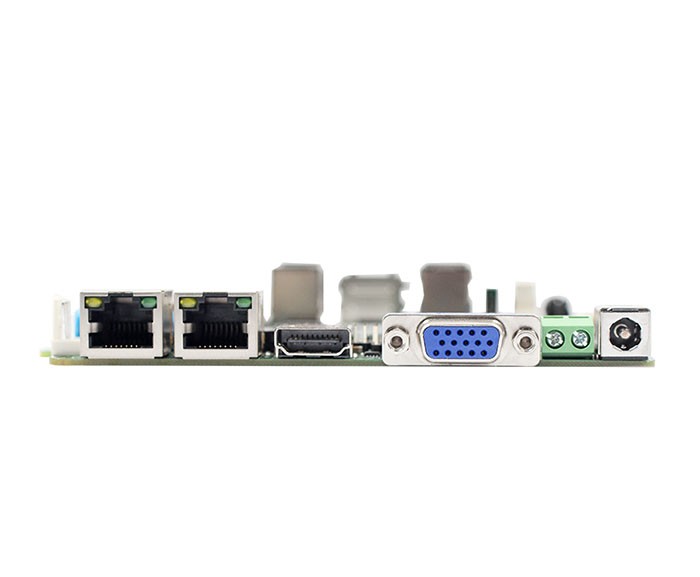

I/O背板

端口

1*DC 1*VGA 1*HDMI 2*LAN 1*LINE OUT 1*MIC IN 3*USB2.0 1*USB3.0 1*COM口（RJ45接口） 1*电源指示灯和硬盘指示灯 1*复位按钮 1*快速开关按钮带指示灯

网络

控制器

2个Intel I225 2.5G网口，RJ45接口

音频

控制器

瑞昱HD ALC662音频解码(左右声道 + 麦克风)

Super  I/O

控制器

ITE8613

硬件监控

看门狗定时器

0-255秒,提供看门狗例程

Cooler

铝质有风扇散热器(可用无风扇)

输入/输出接口

USB

3*USB2.0,1*USB3.0最大支持+5V/1A

串口

1个RS-232

GPIO

8位,提供例程, 自由定义输入/输出,3.3V@24mA电平

扩展总线

Mini-PCle

1个Mini-PCIe插槽,只支持PCIE协议的模块

存储

SATA

1个标准SATAII接口, 最大传输速率3Gb/s

M-SATA

1个 M-SATA Scoket,支持SANDISK协议，最大传输速率 3gb/s

EMMC

32/64/128G（可选择）

电源

电源类型

单输入直流通电源，DC12-19V，+/-5%

电源功耗

20W

工作环境

工作温度

-20℃ ~ +60℃

存储温度

-40℃ ~ +85℃

工作湿度

0% ~ 90%相对湿度, 无凝露

存储湿度

0% ~ 90%相对湿度, 无凝露

系统支持

Windows7 Windows8.1 Windows10  Linux 使用EMMC安装系统时 J1900 ，J1800 CPU只支持Windows8.1 Windows10，E3845 CPU支持Windows8.1 Windows10 Linux

外观尺寸

尺寸

120 x 120 mm

重量

0.5KG

认证

CE,ROHS,FCC
