处理器系统
|
CPU
|
集成Intel 第7代Kaby Lake-U单芯片CPU
|
CPU封装
|
BGA
|
芯片组
|
Intel Kaby Lake-U系列SOC
|
BIOS
|
EFI BIOS
|
内存
|
技术架构
|
单通道DDR4 2133Mhz;
|
容量
|
集成4GB/8G DDR4
|
插槽
|
可添加1条插槽,最大扩展16GB内存
|
视频
|
图形控制器
|
Intel HD Graphics 620(I3-7100U的显卡);显卡型号跟CPU相关
|
Dual LVDS和EDP
|
支持双通道24位输出,最高分辨率1920 x 1200 EDP最高分辨率支持4096*2304@60Hz(只能二选一)
|
DP++
|
1个DP 1.2接口,支持DP++,最大分辨率支持4096*2304@60HZ 支持4K显示
|
HDMI
|
最大分辨率支持(HDMI1.4)4096*2304@30HZ 支持4K显示
|
双显支持
|
LVDS/EDP + DP,LVDS/EDP+HDMI,HDMI+DP同步或异步显示
|
三显
|
LVDS/EDP+DP+HDMI同步或异步显示
|
I/O背板
|
端口
|
1*HDMI,1*DP++,4*USB3.0,2*LAN,1*MIC+LINE OUT 1*凤凰端子电源接口
|
网络
|
控制器
|
1个Intel I211AT和1个Intel I219-LM
|
音频
|
控制器
|
瑞昱HD ALC662音频解码(左右声道 + 麦克风)
|
Super I/O
|
控制器
|
ITE8786E
|
硬件监控
|
看门狗定时器
|
0-255秒,提供看门狗例程
|
Cooler
|
铝质有风扇散热器(支持自动和手动风扇转速调节)
|
输入/输出接口
|
USB
|
4*USB3.0兼容USB2.0 / 1.1,4*USB2.0,最大支持+5V/1.5A
|
串口
|
COM1,2,4可通过跳帽和BIOS选择为RS232或RS485,COM3可通过BIOS选择为RS422/RS485,COM5,COM6为RS232
|
PS/2
|
1*PS/2插针接口
|
触摸屏
|
支持触摸屏4wire 5wire 8wire(触摸屏可用时NGFF接口没有USB信号)
|
GPIO
|
8位,提供例程, 自由定义输入/输出,3.3V@24mA电平
|
扩展总线
|
Mini-PCle
|
1个Mini-PCIe插槽,支持PCIe和USB设备
|
NGFF
|
1个NGFF接口(KEY E 触摸屏可用时没有USB信号,只有PCIE信号)
|
存储
|
SATA
|
1个标准SATAIII接口,最大传输速率6Gb/s
|
M-SATA
|
1个Mini-PCIe M-SATA Scoket,支持SANDISK协议,最大传输速率 6gb/s
|
电源
|
电源类型
|
宽压9-36V供电
|
工作环境
|
工作温度
|
-20℃ ~ +60℃
|
存储温度
|
-40℃ ~ +85℃
|
工作湿度
|
0% ~ 90%相对湿度, 无凝露
|
存储湿度
|
0% ~ 90%相对湿度, 无凝露
|
系统支持
|
|
Windows 10 Linux
|
外观尺寸
|
尺寸
|

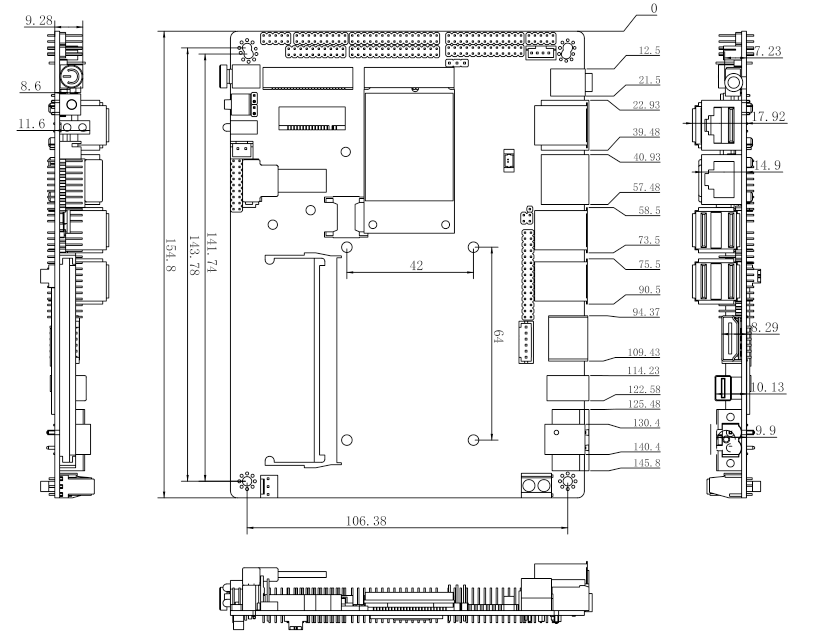

154.8 x 117.4 mm
|
重量
|
0.5KG
|
认证
|
|
CE,RoHS,FCC
|
