处理器系统
|
CPU
|
集成Intel Gemini Lake单芯片CPU
|
CPU封装
|
BGA
|
芯片组
|
Intel Gemini Lake系列SOC
|
BIOS
|
EFI BIOS
|
内存
|
技术架构
|
单通道DDR4 2400MMhz;
|
插槽
|
单根SO-DIMM槽,最大支持DDR4 8G
|
视频
|
图形控制器
|
Intel UHD Graphics 600(J4005的显卡 );显卡型号跟CPU相关
|
VGA
|
VGA支持最大分辨率1920x1200
|
HDMI
|
最大分辨率支持(HDMI2.0)4096*2304@60HZ 支持4K显示
|
双显支持
|
HDMI+VGA同步或异步显示
|

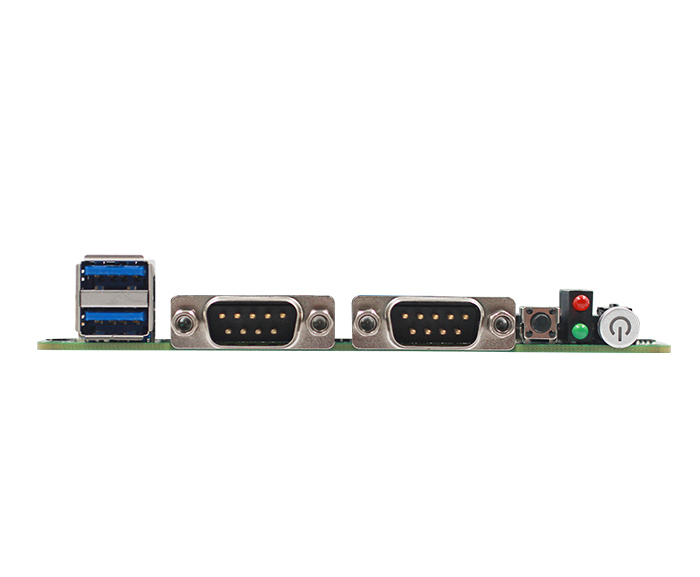

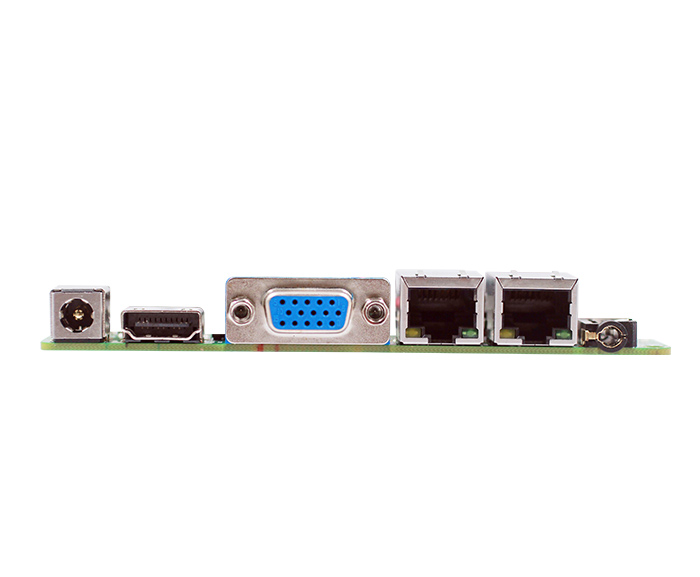

I/O背板
|
端口
|
1*VGA,1*HDMI,2*LAN,1*DC 2*USB3.0 1*LINE-OUT/MIC IN,2*COM 1*复位按钮,1*电源指示灯,1*硬盘指示灯,1*快速开关按钮
|
网络
|
控制器
|
2个Intel I211AT RJ45接口
|
音频
|
控制器
|
瑞昱HD ALC662音频解码(左右声道 + 麦克风)
|
Super I/O
|
控制器
|
ITE8786E
|
硬件监控
|
看门狗定时器
|
0-255秒,提供看门狗例程
|
Cooler
|

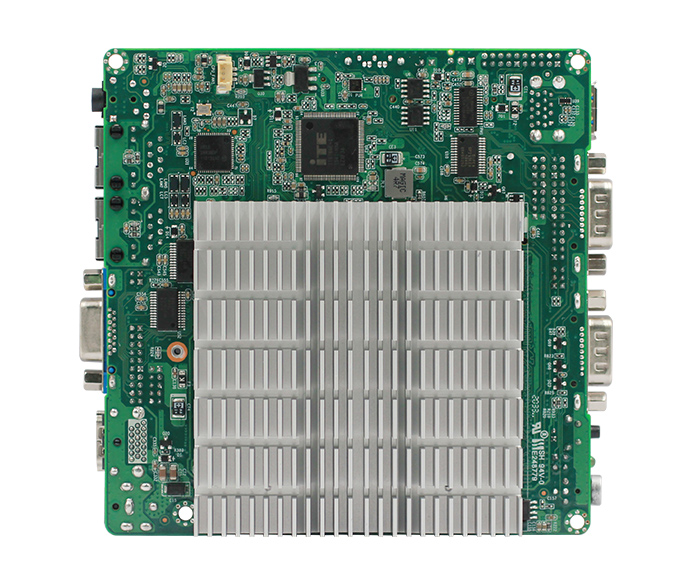

铝质无风扇散热器(主板预留风扇接口可支持自动和手动风扇转速调节)
|
输入/输出接口
|
USB
|
2*USB3.0兼容USB2.0 / 1.1,4*USB2.0,最大支持+5V/1.5A
|
串口
|
COM1,2可通过跳帽和BIOS设置选择为RS232或RS485,RS485支持自动流向控制,COM3,COM4,COM5,COM6为RS232
|
GPIO
|
8位,提供例程, 自由定义输入/输出,3.3V@24mA电平
|
扩展总线
|
Mini-PCle
|
1个Mini-PCIe插槽,支持PCIe和USB设备(5G模块和4G模块可选)
|
存储
|
SATA
|
1个标准SATAIII接口,最大传输速率6Gb/s
|
M-SATA
|
1个 M-SATA Scoket,支持SANDISK协议,最大传输速率 6gb/s
|
|
EMMC
|
板载32/64/128G EMMC存储芯片(可选择)
|
电源
|
电源类型
|
单输入直流通电源,DC12-19V
|
工作环境
|
工作温度
|
-20℃ ~ +60℃
|
存储温度
|
-40℃ ~ +85℃
|
工作湿度
|
0% ~ 90%相对湿度, 无凝露
|
存储湿度
|
0% ~ 90%相对湿度, 无凝露
|
系统支持
|
|
Windows 10 Linux
|

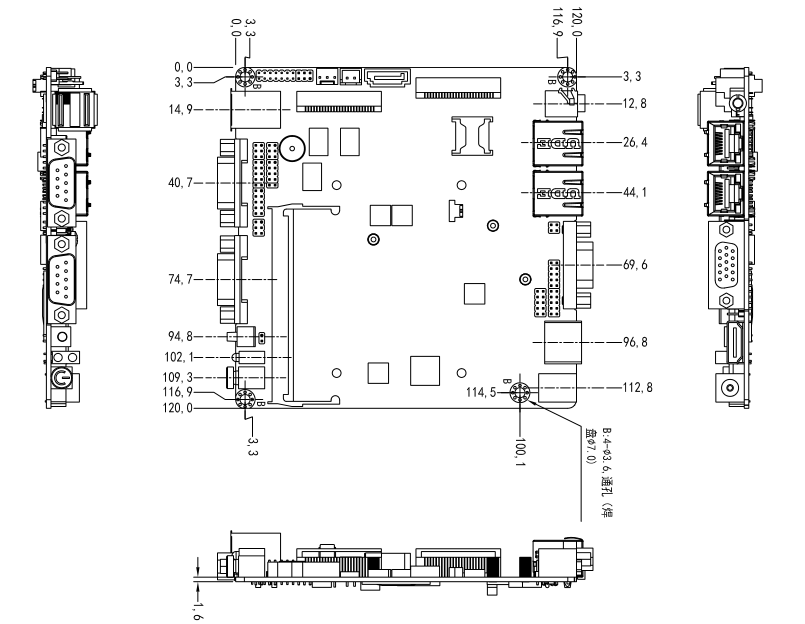

外观尺寸
|
尺寸
|
120 x 120mm
|
重量
|
0.5KG
|
认证
|
|
CE,RoHS,FCC
|
